一、产品介绍

该模块为单向交流有源输出电压互感模块，搭载ZMPT101B系列高精度定压互感器以及高精度运放电路，方便对250V以内的交流电进行信号采集。

【电压互感器】：板载紧密微型电压互感器

【运放模式】：板载高精度运放电路，对信号做准确采样和适当补偿等功能

【模拟电压输出】：模块可以测量250V以内交流电压，对应输出模拟量可以调节

【输出信号】：输出信号为正弦波，波形的中间值（直流分量）为1/2 VCC

【供电电压】：5-30V

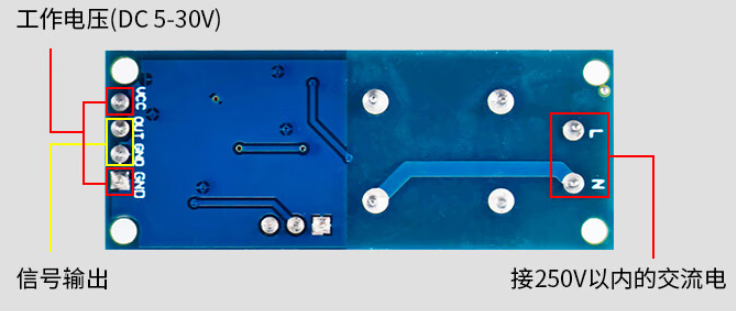

二、接口说明

三、使用方法

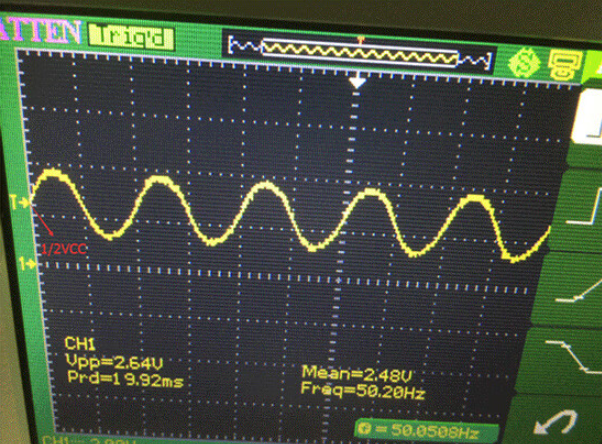

当L、N接AC 220V，VCC、GND接DC5V，OUT、GND接示波器时，可以看到如下波形：

调节电位器可以改变输出波形的幅值（调节过程中，中间值不会发生改变）波形的变化范围为0-VCC之间；在增大幅值的过程中若波形发生失真，可通过适当增大工作电压VCC来解决；若想波形的中间值平移到0点处，可以在OUT端串联一个约105pF的电容来过滤掉波形中的直流分量。

注：ZMPT101B只能测量交流电压，不能测量交流电流或其它参数。在使用过程中，应避免过电压或过电流等情况，以免对模块造成损坏。

四、ZMPT101B技术参数

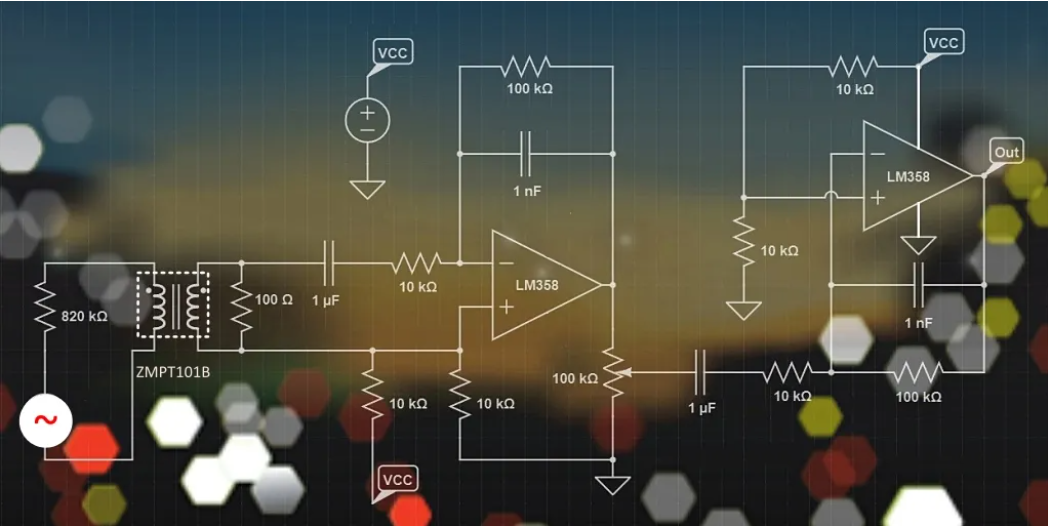

五、原理图

六、ZMPT101B工作原理及应用场景

ZMPT101B是一种常用的传感器，它可以用于测量电压信号，工作原理是基于霍尔效应。

霍尔效应是指当导电材料中有电流通过时，垂直于电流方向的方向上会产生电势差。这个现象是由于磁场对电子的偏转作用所致。在具体应用中，霍尔效应可以用于测量磁场、电流和电压等信息。

ZMPT101B传感器利用了霍尔效应来测量电压信号。它由霍尔元件、运放电路和滤波电路组成。当电压信号作用于霍尔元件时，根据霍尔效应，产生的磁场会使霍尔元件中的电子发生偏转，从而产生电势差。这个电势差被放大后，经过滤波电路处理，最终输出为与原始电压信号成比例的电压值。

ZMPT101B传感器有很多优点，比如测量精度高、响应速度快、稳定性好等。它可以广泛应用于电力系统、工业自动化、家用电器等领域。下面将具体介绍几个典型的应用案例。

首先是在电力系统中的应用。在电力系统中，ZMPT101B传感器可以用于测量电压信号，从而实现电能计量、电力质量监测等功能。它可以将电压信号转化为与之成比例的电压输出，方便后续的数据处理和分析。

其次是在工业自动化领域的应用。在工业自动化过程中，ZMPT101B传感器可以用于测量电机的电压信号，从而实现对电机的监控和控制。通过实时监测电机的电压信号，可以及时发现电机异常情况并采取相应措施，提高设备的可靠性和安全性。

ZMPT101B传感器还可以应用于家用电器中。比如空调、电视等家用电器，都需要测量电压信号来实现相应的控制功能。ZMPT101B传感器可以将电压信号转化为与之成比例的电压输出，方便家用电器的控制系统对信号进行处理。

总的来说，ZMPT101B传感器是一种基于霍尔效应的电压传感器，可以广泛应用于电力系统、工业自动化和家用电器等领域。它通过测量电压信号，将其转化为与之成比例的电压输出，实现对电压信号的监测和控制。
