CPU Info液晶屏是一款能够插在树莓派的排针上使用的模块,配合树莓派的程序,可以实时显示树莓派的CPU占用率、CPU温度、内存剩余量、开机时间等信息。

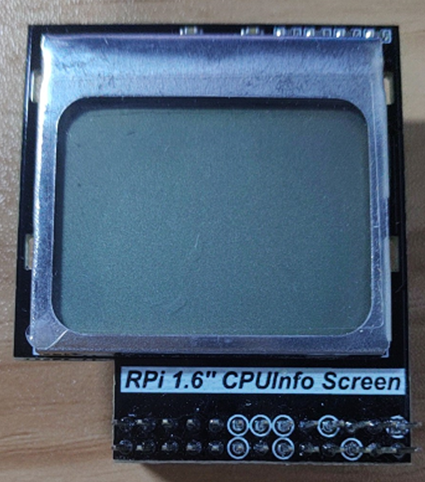

一、CPU Info液晶屏正面是一块PCD8544 84*48 pixel LCD显示屏和插针。

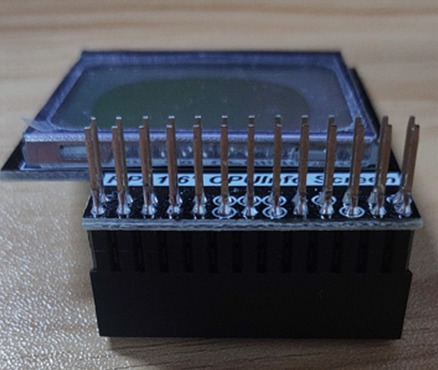

底部的母插针可以直接插入树莓派对应的引脚上,公插针可以用来扩展其他的模块。

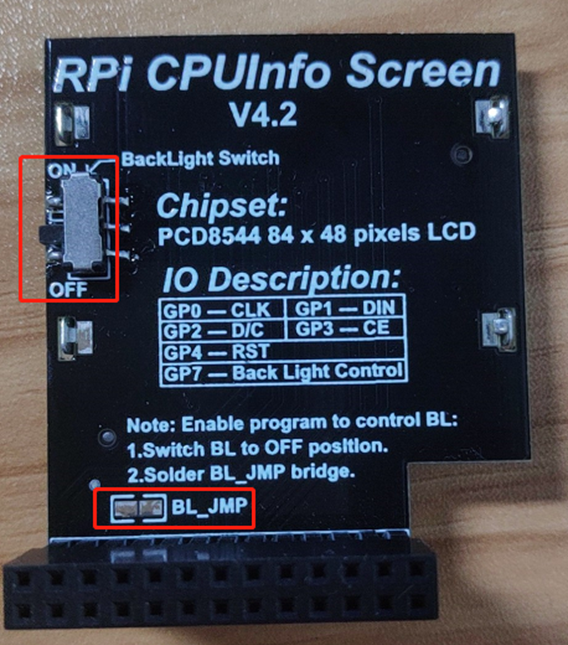

二、CPU Info液晶屏背面记录关于引脚信息和背光控制部件。

IO Description

GPIO—CLK

GPIO1—DIN

GPIO2—D/C

GPIO3—CE

GPIO4—RST

GPIO7—Back Light Control


图片中的BackLight Switch(背光开关)是用来控制屏幕的背光情况,打到ON背光常亮,打到OFF背光熄灭。

BL_JMP(程序控制背光断点)如果短接上,则可以从程序来控制背光的效果,每秒闪一次、每0.5秒闪一次等。



注意:一旦BL_JMP短接上,BackLight Switch必须打到OFF档,不然有可能会造成模块短路,因电流过大会直接烧坏显示屏和树莓派。切记切记。
