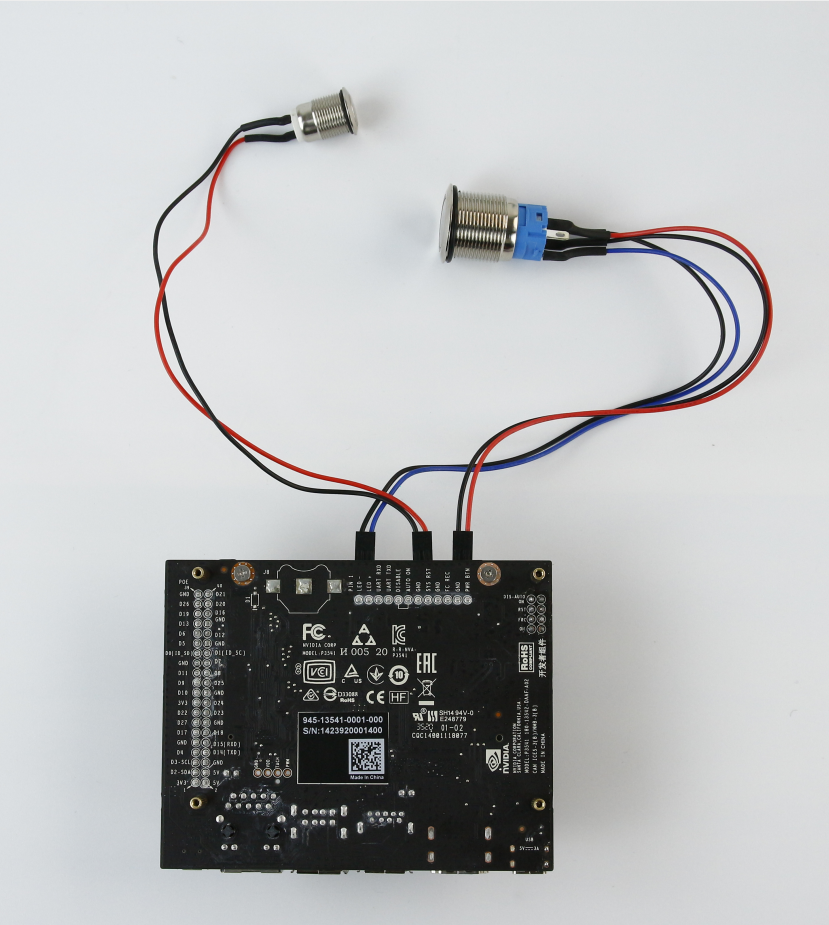

【开关按键连线示意图】

按键控制接口位于TF卡槽下方的排针。

1、使用跳线帽将开发板【DISABLE】与【AUTO ON】相连;


2、电源启动按键及复位按键接线:

1)电源启动按键

蓝黑线组:蓝色->【LED+】,黑色->【LED-】

红黑线组:红色->【PWR BTN】,黑色->【GND】

2)复位按键

红黑线组:红色->【SYS RST】,黑色->【GND】
