树莓派广角摄像头使用教程

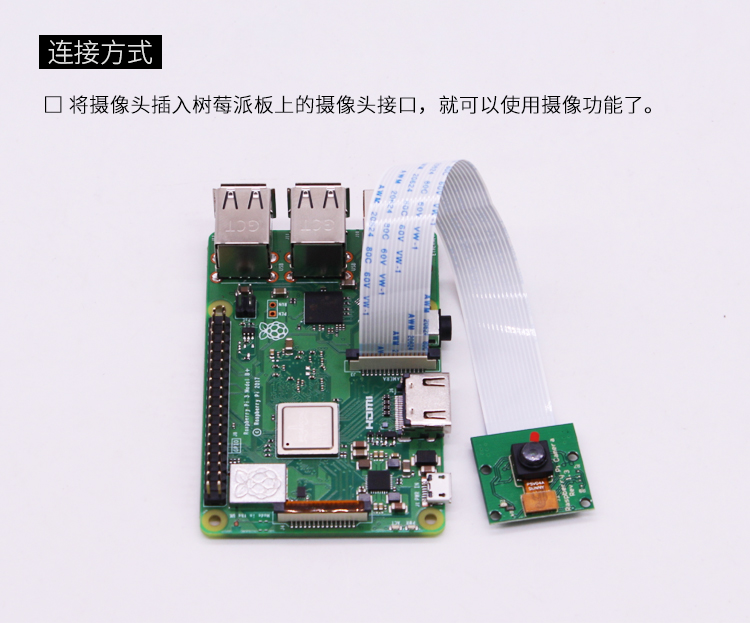

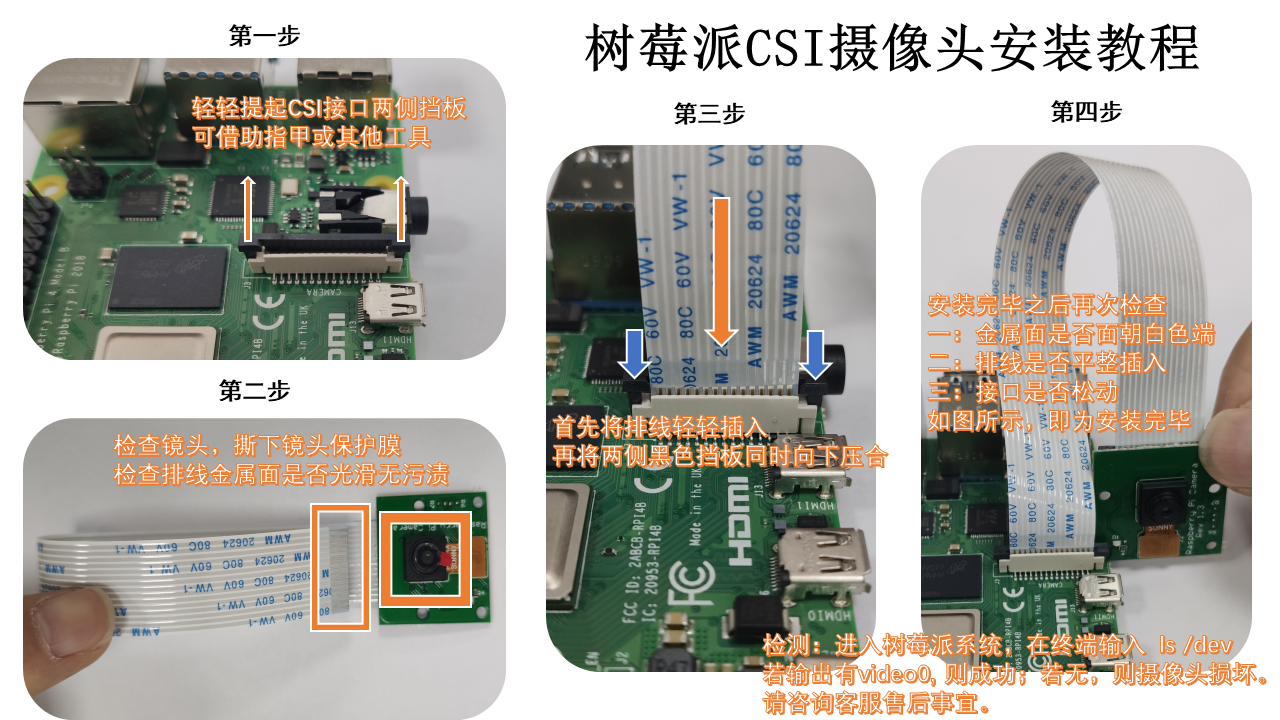

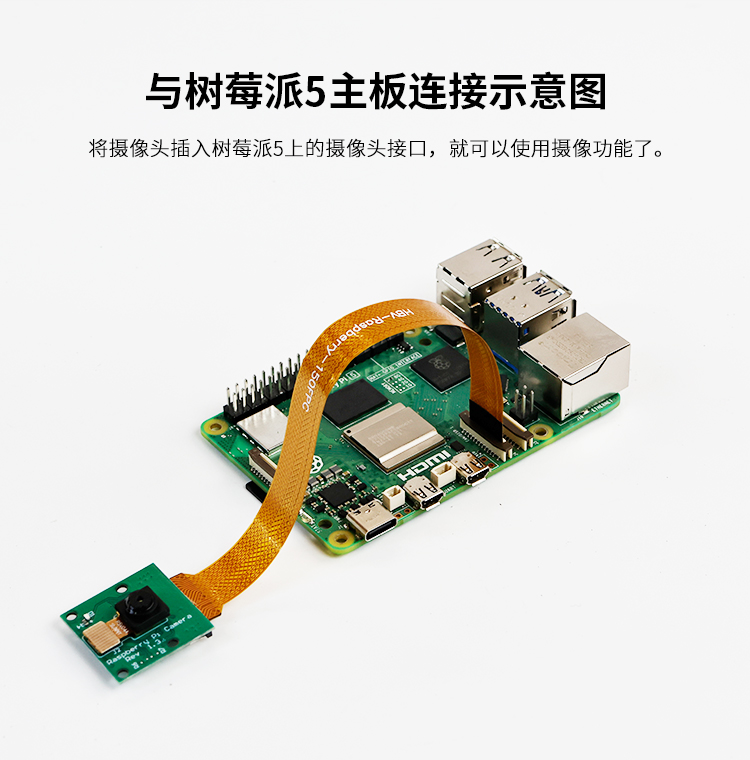

一.将摄像头连接到我们树莓派

二.升级系统

要使用摄像头模块,你必须使用一个较新的操作系统,它能识别出摄像头模块已连接上。最简单的方法就是直接从树莓派官网去下载一个Raspbian的系统镜像然后安装到一个全新的SD卡上。

不管你用的Raspbian系统版本是什么,都强烈推荐你用如下的命令来更新一下系统:

  sudo apt-get update

  sudo apt-get upgrade

三.在raspi-config中使能摄像头

sudo raspi-config 进入如下界面:

选择第5个,按enter键进入配置




接下来选择第一个Camera:使能摄像头















接下来我们重启我们的树莓派。

四.操作摄像头

方式一:使用树莓派官方摄像头的系统命令

 raspistill:获取静态图片的命令

下面的图片是直接输入命令raspistill显示的有关这条命令的参数信息。




 raspivid:获取视频信息的命令




Raspistill的相关命令:


raspistill -t 1000 -o image.jpg

2. 拍摄一张自定义大小和帧率的照片

  raspistill -t 1000 -o image.jpg -w 640 -h 480 -q 5

3.设置浮雕风格图像特效

raspistill -t 1000 -o image.jpg -ifx emboss

4.获取一张照片并发送至标准输出设备(如显示器)

raspistill -t 1000 -o



Raspivid的相关命令:

1. 拍摄一段视频:默认是视频长度为5s,分辨率为1920*1080,帧率:17

  raspivid -o myvideo.h264

2. 拍摄一段视频:分辨率为640*480 时间为10s

  raspivid -o myvideo.h264  -t 10000 -w 640 -h 480

注:raspivid输出的是一段未压缩的H.264视频流。为了能让我们普通的视频播放器播放需要安装gpac包。

apt-get install -y gpac

然后利用gpac包中的MP4Box应用将H.264格式的视频流转换为每秒10帧的MP4格式的视频

MP4Box -fps 10 -add myvideo.h264 myvideo.mp4

.h264格式转mp4格式

raspivid 通常会将录制的视频保存为 .h264 格式的文件,而我们使用的很多播放器可能无法正常播放该格式的视频文件。这就需要我们将生成的 .h264 格式的文件封装到播放器能够识别的视频容器格式中(比如封装为 mp4 格式)。有很多视频处理软件可以达到这个目的,可以直接在树莓派上进行封装。这里介绍的是“gpac”中的“MP4Box”

安装gpac

$sudo apt-get update

$sudo apt-get install gpac


.h264的文件转换成.mp4的文件

$raspivid -o myvideo.h264  -t 10000 -w 640 -h 480这个是拍摄10秒的命令

$sudo MP4Box -add myvideo.h264 myvideo.mp4  转换格式的命令


使用omxplayer播放视频

$omxplayer myvideo.mp4
