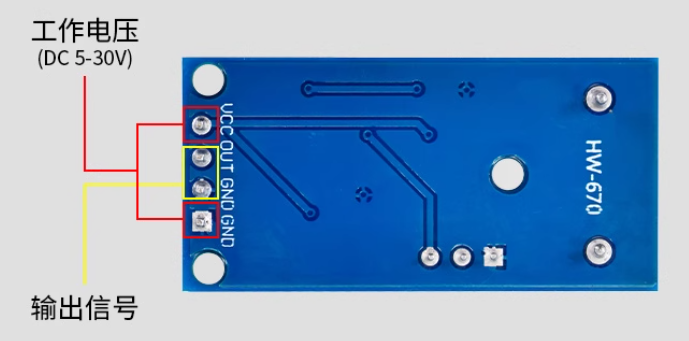

电流互感器模块一、产品介绍二、产品尺寸三、产品参数四、引脚接口五、使用方法

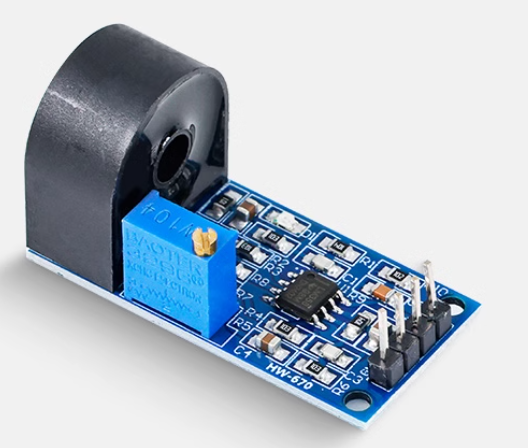

该模块搭载ZMCT103C系列小型高精度电流互感器以及高精度运放电路，对信号做精确采样和适当补偿等功能。方便对5A以内的交流电进行信号采集。对应输出模拟交流信号可以调节，可根据电位器（调节放大比例，放大范围0-100倍）来调节所需输出电压，但是输出端（OUT）的最大电压不会超出1/2 VCC。
| 产品型号 | ZMCT103C |
|---|---|
| 额定输入电流 | 5A |
| 额定输出电流 | 5mA |
| 变比 | 1000:1 |
| 相位差 | ≤ 20′ （100Ω） |
| 线性范围 | 0 ~ 10A（100Ω） |
| 线性度 | ≤ 0.20% |
| 精密等级 | 0.2级 |
| 隔离耐压 | 3000V |
| 工作温度 | - 40℃ ~ +70℃ |
| 密封材料 | 环氧树脂 |
| 模块供电 | 5-30V DC |
测量时,被测信号导线穿过互感器圆孔，VCC和GND接DC 5-30V电源，OUT和GND接示波器，调节电位器，得到自己想要的波形，其中波形的幅值会随着被测电流的增大而增大，但最大不会超过1/2 VCC。

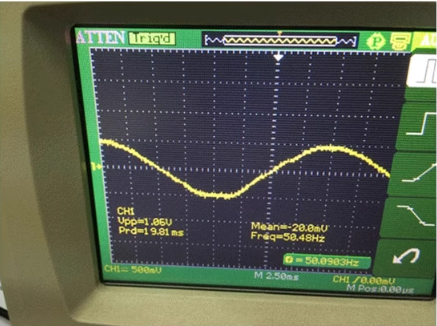

下图是VCC接5V供电且用60W电烙铁其中一根电源线穿过互感器圆孔时测得的波形:
