小风车

1.  学习目标

    这节课程我们主要使用micro:bit和Super:bit扩展板综合控制积木电机和270°积木舵机。

2.  编程方式

方式一在线编程:首先将micro:bit通过USB连接电脑,电脑会弹出一个U盘,点击U盘里的网址:http://microbit.org/进入编程界面。添加亚博智能软件包https://github.com/lzty634158/SuperBit,即可进行编程。

方式二离线编程:打开离线编程软件,进入编程界面,点击新建,添加亚博智能软件包https://github.com/lzty634158/SuperBit,即可进行编程。

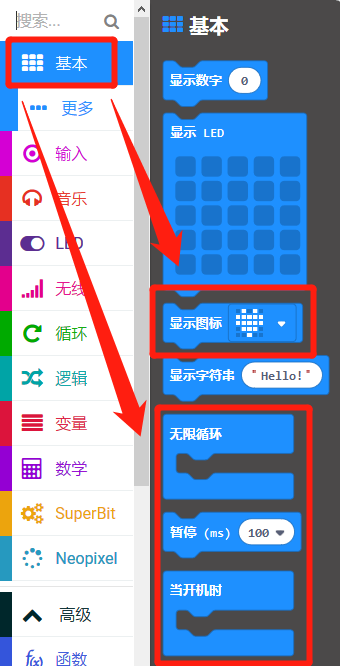

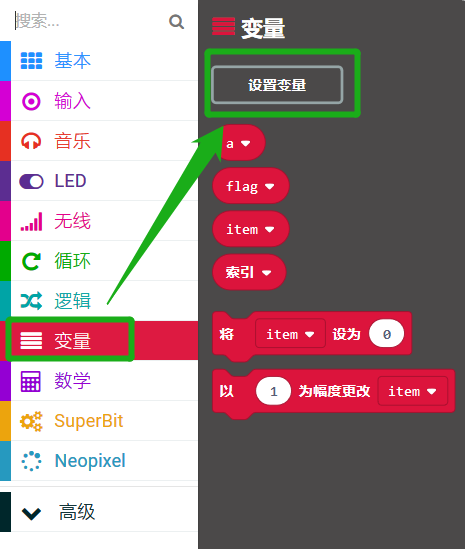

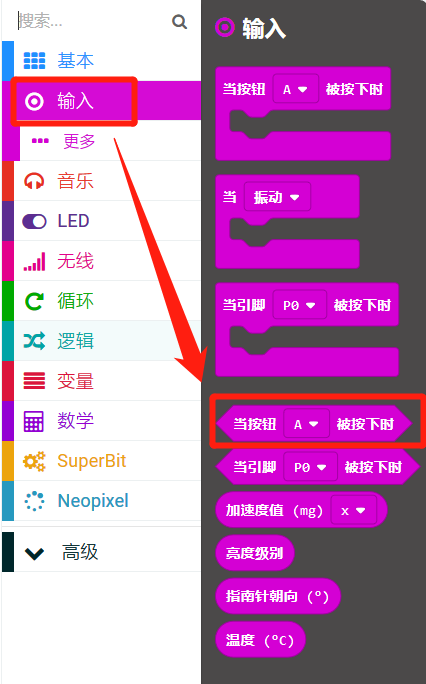

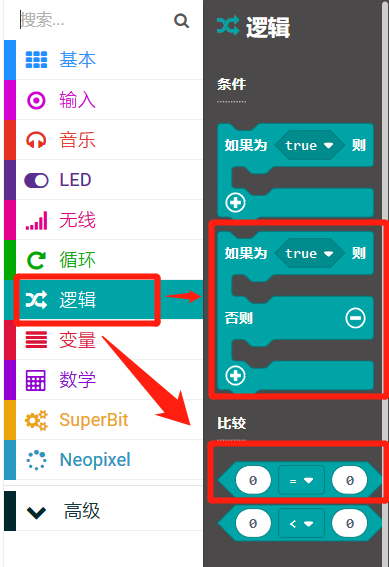

3.  寻找积木

以下为本次编程所需积木块的位置。









4.  组合积木

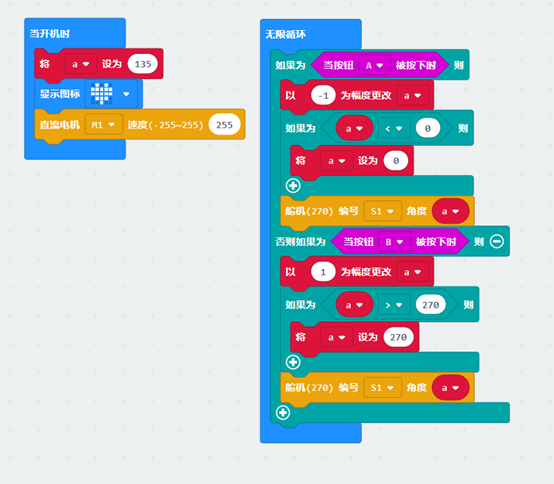

    汇总程序如下图所示:

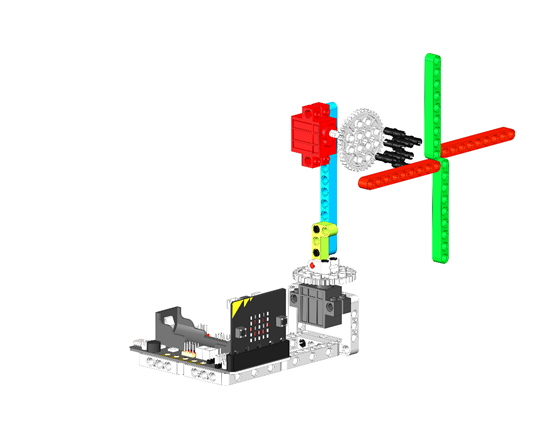

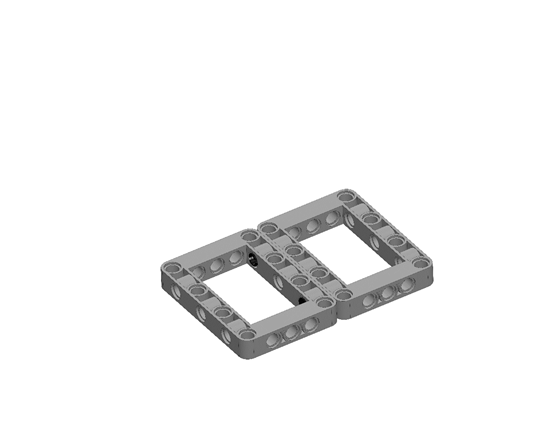

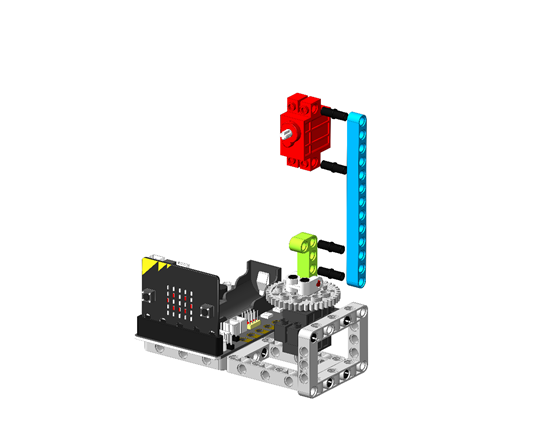

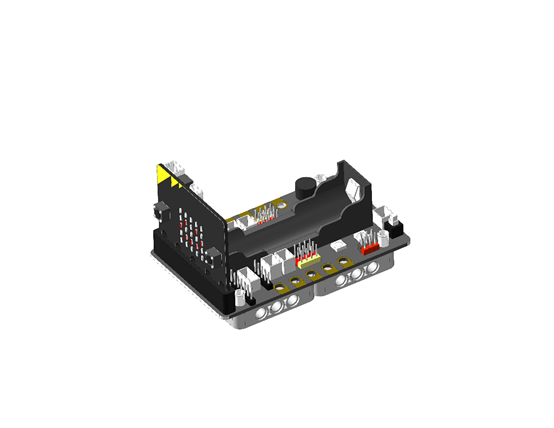

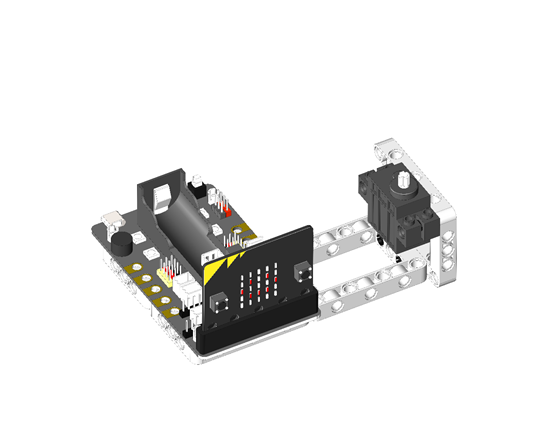

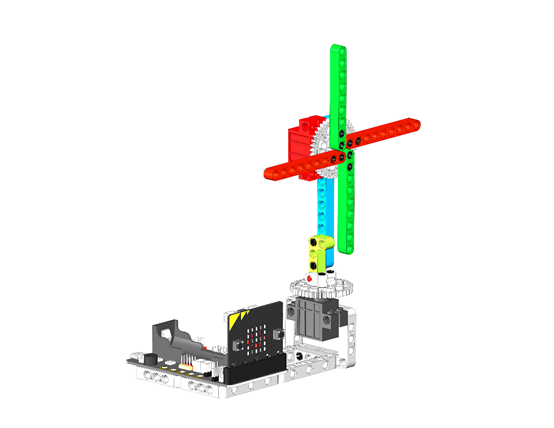

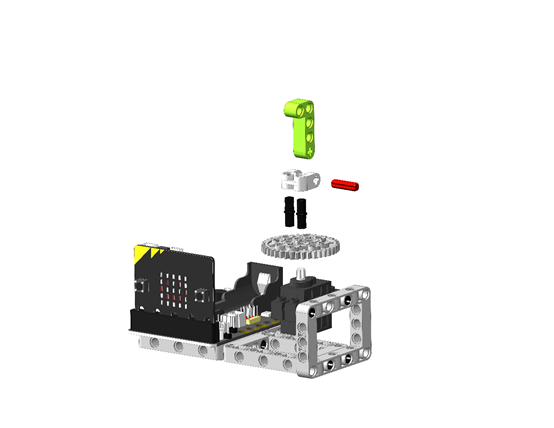

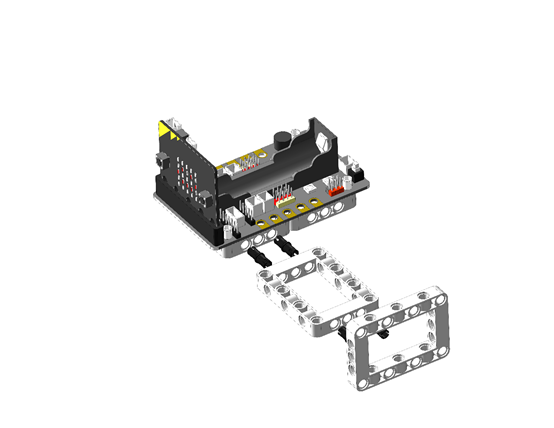

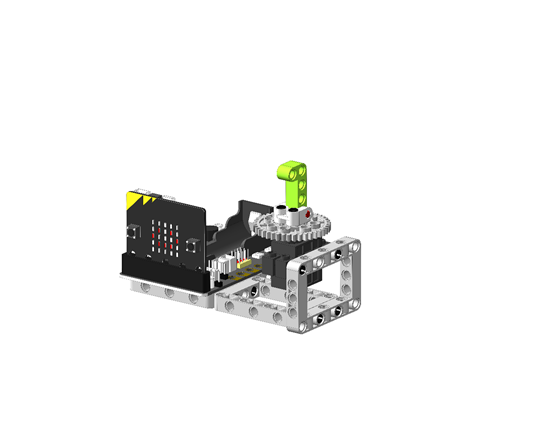

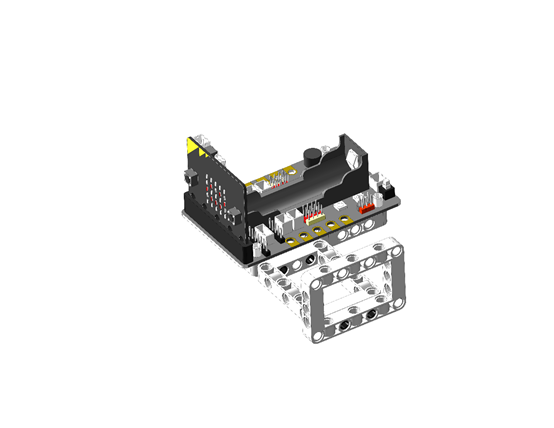

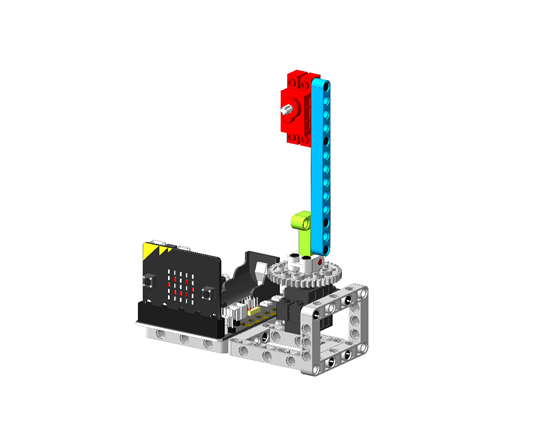

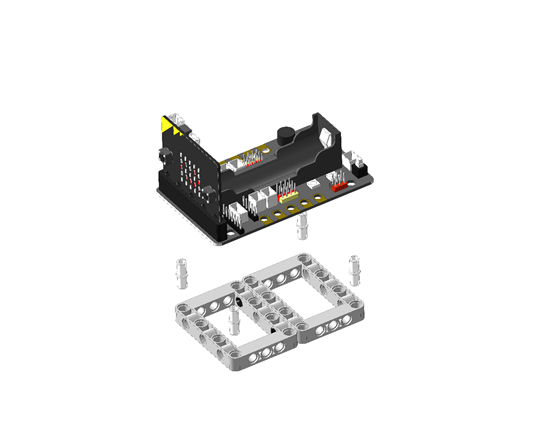

5.  积木搭建















将270°积木舵机连接到Super:bit扩展板的S1接口,即舵机橙色线接在S1黄色接脚,红色线接红色接脚,棕色接黑色接脚。

6.  实验现象

程序下载成功以后,micro:bit点阵会显示爱心并且控制积木电机正转,速度255,270°积木舵机转至135°;按下A键风扇向左转,按下B键向右转;如果需要重新开始请按下micro:bit主板背后的复位键。
