控制RGB灯颜色

1.  学习目标

    这节课程我们主要使用micro:bit和Super:bit扩展板控制RGB灯的颜色,包括控制特定某个RGB灯和四个RGB灯。

2.  编程方式

方式一在线编程:首先将micro:bit通过USB连接电脑,电脑会弹出一个U盘,点击U盘里的网址:http://microbit.org/进入编程界面。添加亚博智能软件包https://github.com/lzty634158/SuperBit,即可进行编程。

方式二离线编程:打开离线编程软件,进入编程界面,点击新建,添加亚博智能软件包https://github.com/lzty634158/SuperBit,即可进行编程。

3.  寻找积木

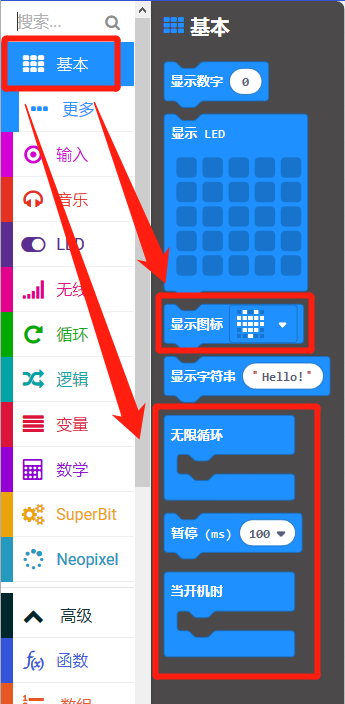

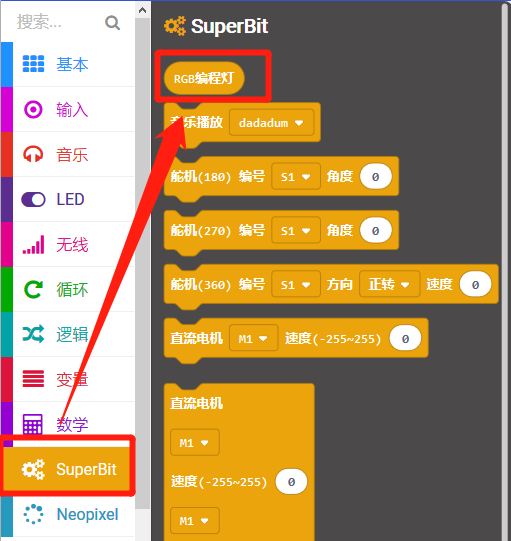

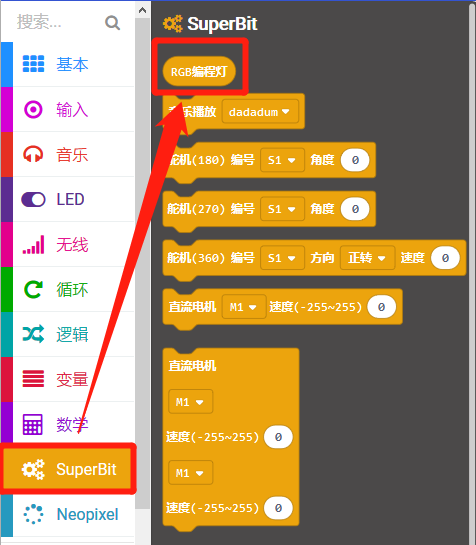

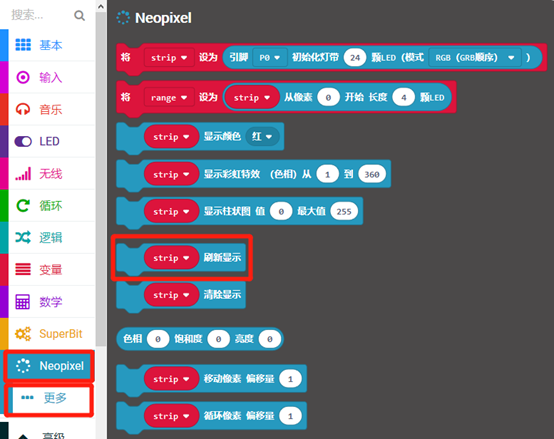

以下为本次编程所需积木块的位置。

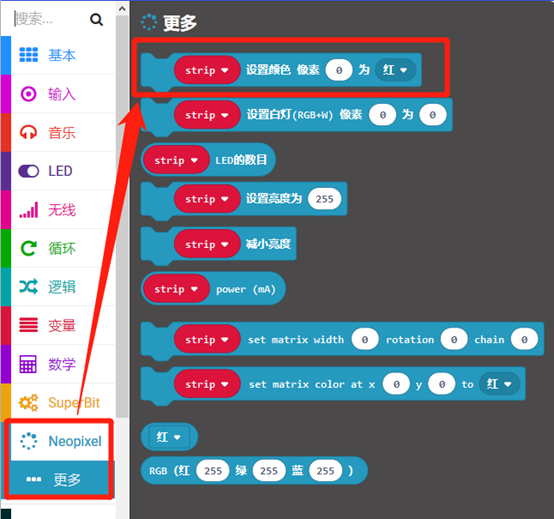

    控制单个RGB灯颜色








    控制全部RGB灯颜色







4.  组合积木

    汇总程序如下图所示:

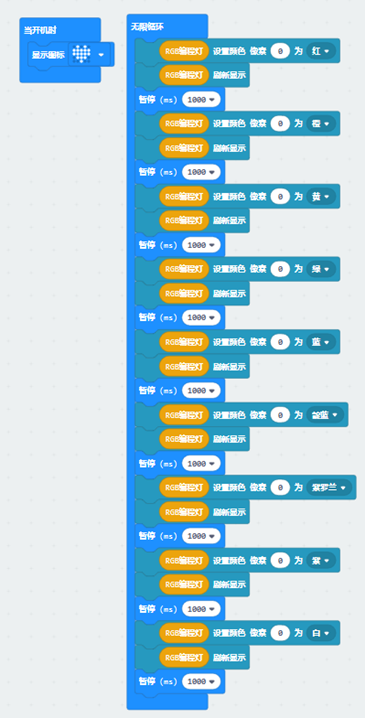

    控制单个RGB灯颜色

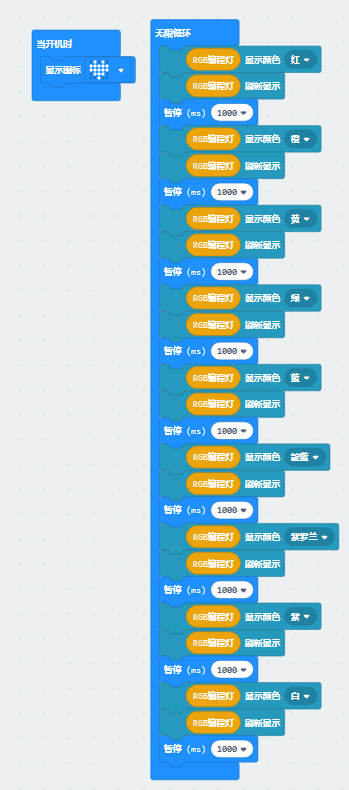

    控制全部RGB灯颜色


5.  实验现象

程序下载成功以后,micro:bit点阵会显示爱心,并且控制RGB灯颜色;1.单独控制LED1颜色,即像素0为LED1,像素1为LED2,以此类推;2.控制全部RGB灯颜色即全部RGB灯统一控制;颜色变化:红->橙->黄->绿->蓝->靛蓝->紫罗兰->紫->白,如此循环。如果需要重新开始请按下micro:bit主板背后的复位键。
