一、车载广告灯实验

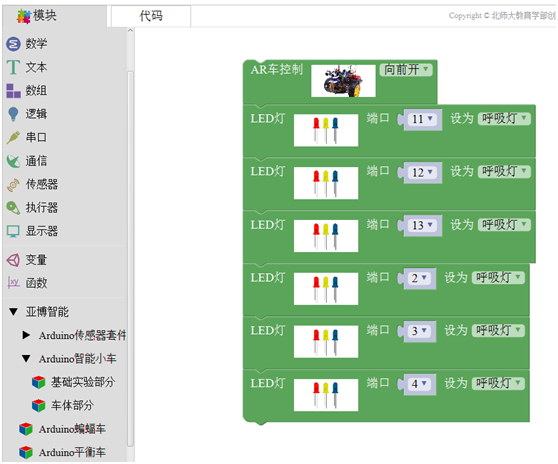

按照如下图拼接积木：
![LIMVT}NGXO]S7XZ]J)8]HAU.png](/Public/ueditor/php/upload/image/20171018/1508323202303244.png "1508323202303244.png")
元器件清单：Led灯*6个 (颜色随意)、220Ω的电阻*6个 和多彩面包板实验跳线若干

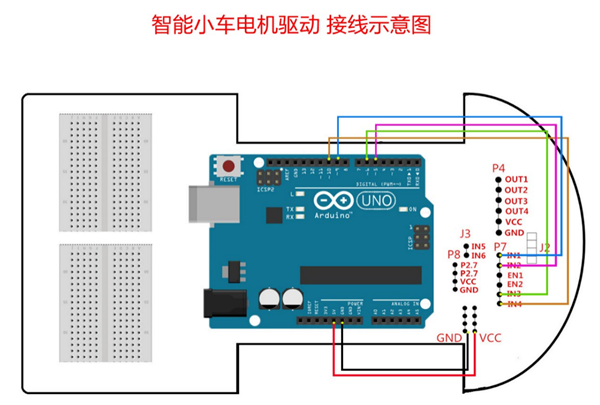

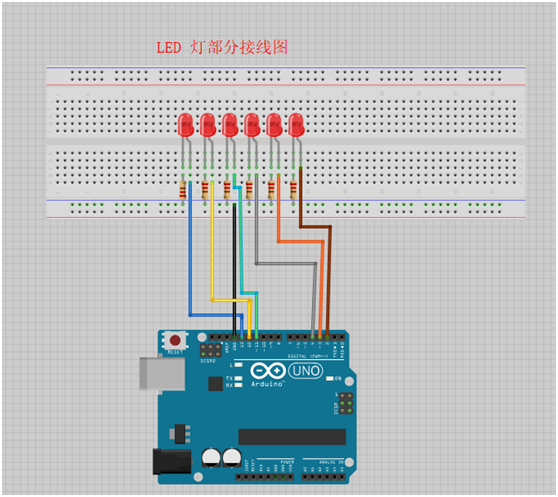

实物接线图：
![_6SS%OW0N0RAF]4HU}}IMVV.png](/Public/ueditor/php/upload/image/20171018/1508323220958059.png "1508323220958059.png")
1、实验积木：

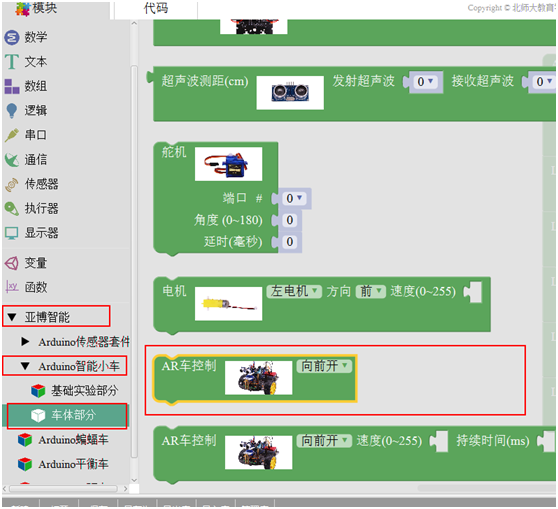

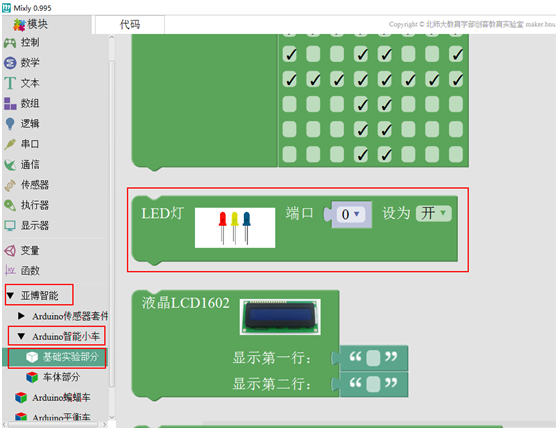

下面为用到的积木位置。
![)U843JU6}P)_2C]VCD2LVBW.png](/Public/ueditor/php/upload/image/20171018/1508323226125816.png "1508323226125816.png")
![JW9YU3E[$]OKFN5AWT4WGFP.png](/Public/ueditor/php/upload/image/20171018/1508323232117476.png "1508323232117476.png")
2、实验验证：
![O$)RCW_UOF(%KARU9X]@`%X.png](/Public/ueditor/php/upload/image/20171018/1508323238136333.png "1508323238136333.png")

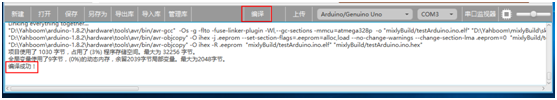

a、拼接好后，选择如上图上面的编译按钮，等待编译完成后，下面框中会提示编译成功，如果提示编译失败则是积木拼接有问题导致。
b、编译完成后，如下图选择Arduino/Genuino Uno, 端口口号选择对应的板子的端口号。
![8)6G`]Z7S14C5)D~3B22]%0.png](/Public/ueditor/php/upload/image/20171018/1508323245143898.png "1508323245143898.png")
c、配置完成后，选择下图中上传按钮，等待下面框中提示 上传成功。我们就可以看到6个led灯一直在依次由闪到灭。同学们可以自己动手实践下，试试效果。
