十二、智能小车红外遥控实验

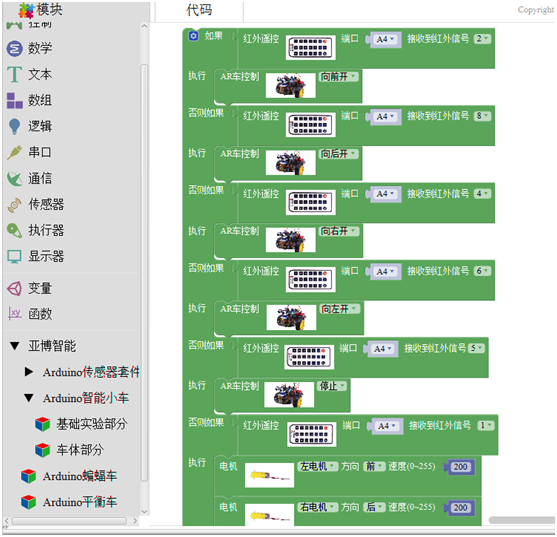

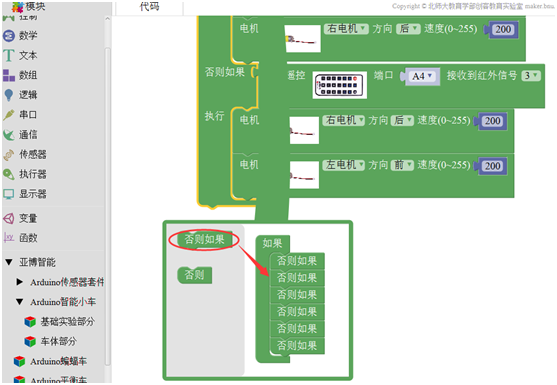

按照如下图拼接积木：

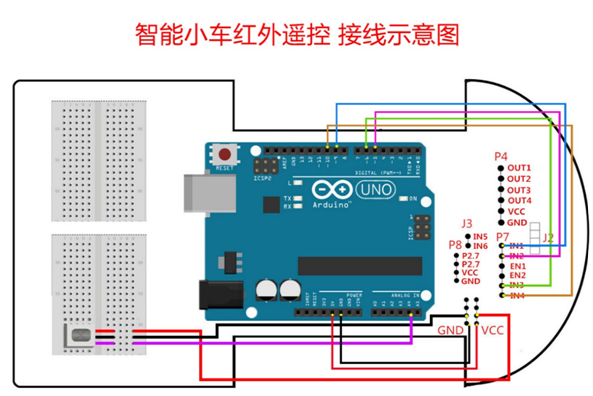

实物接线图：


1、实验积木：

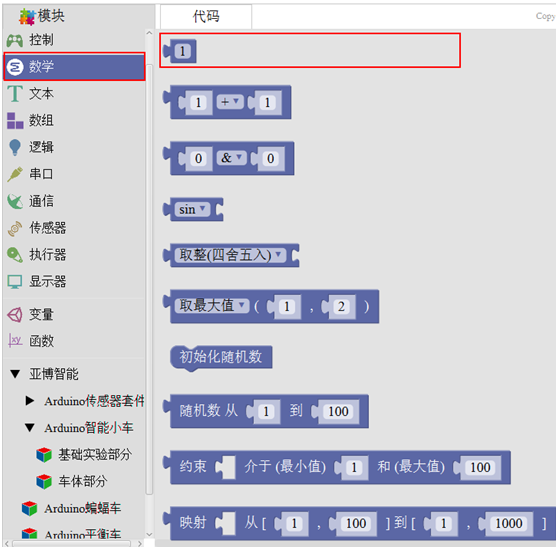

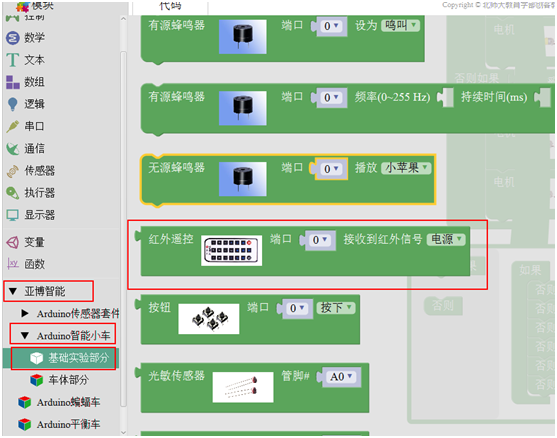

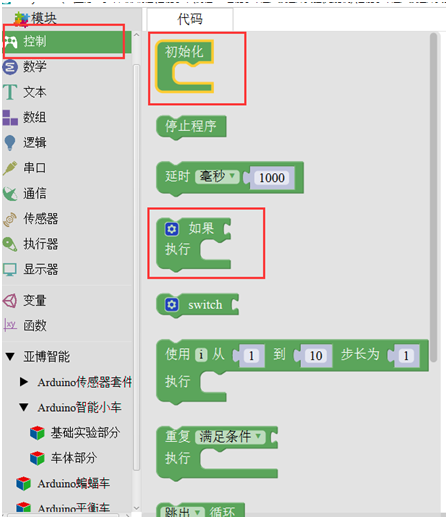

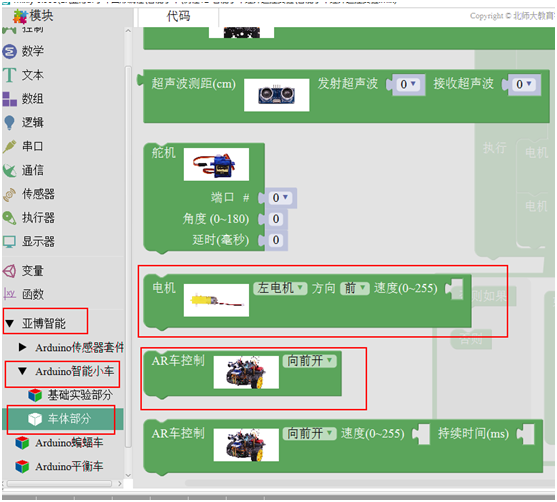

下面为用到的积木位置。









2、实验验证：

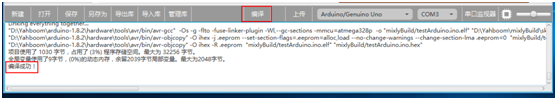

a、拼接好后，选择如上图上面的编译按钮，等待编译完成后，下面框中会提示编译成功，如果提示编译失败则是积木拼接有问题导致。

b、编译完成后，如下图选择Arduino/Genuino  Uno, 端口号选择对应的板子的端口号。


c、配置完成后，选择下图中上传按钮，等待下面框中提示 上传成功。当我们按遥控器2时小车前进，按8后退，按2右转，按6左转，按1原地左旋，按3原地右旋。同学们可以自己动手实践下，试试效果。
