9.智能小车超声波测距实验

您当前位置： 首页 > Smartduino智能小车 > 图形化编程(Mixly)

程序下载

智能小车超声波测距实验.mix  点击下载

九、智能小车超声波测距实验

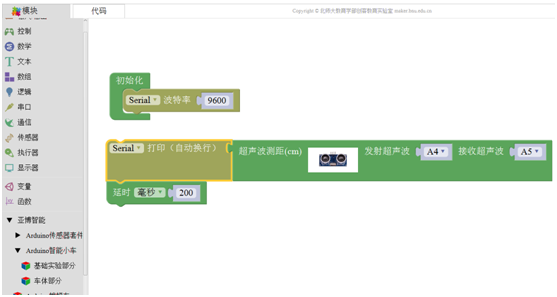

按照如下图拼接积木：

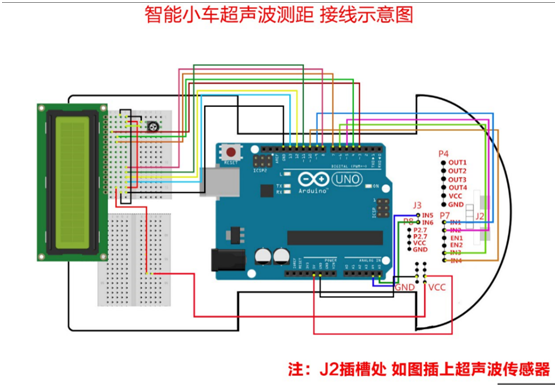

实物接线图：


1、实验积木：

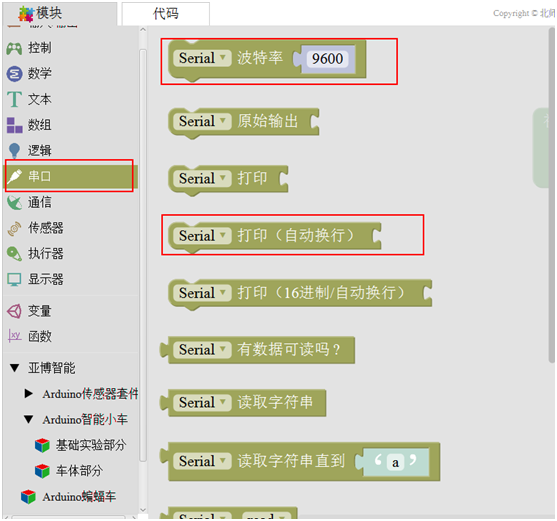

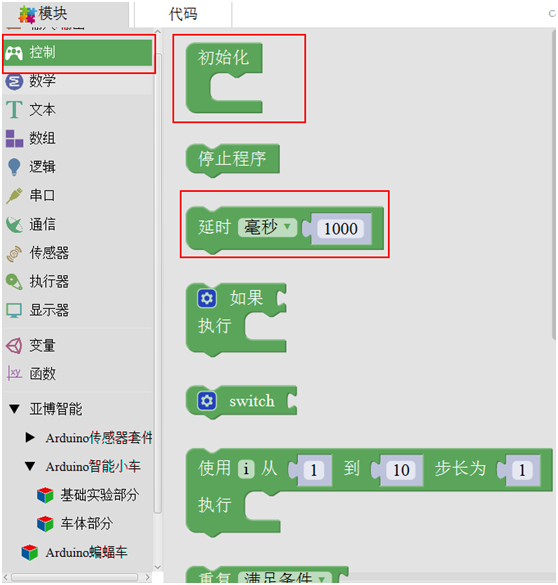

下面为用到的积木位置。








2、实验验证：

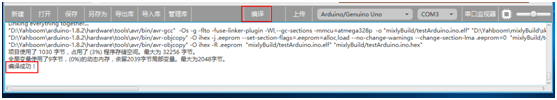

a、拼接好后，选择如上图上面的编译按钮，等待编译完成后，下面框中会提示编译成功，如果提示编译失败则是积木拼接有问题导致。

b、编译完成后，如下图选择Arduino/Genuino  Uno, 端口号选择对应的板子的端口号。


c、配置完成后，选择下图中上传按钮，等待下面框中提示 上传成功。打开串口监视，当小车前面有障碍物时，就可以看到串口打印的距离了。同学们可以自己动手实践下，试试效果。
