三、智能小车花式动作实验

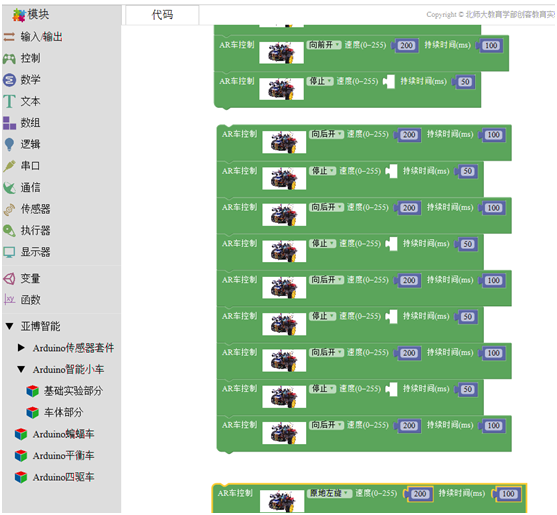

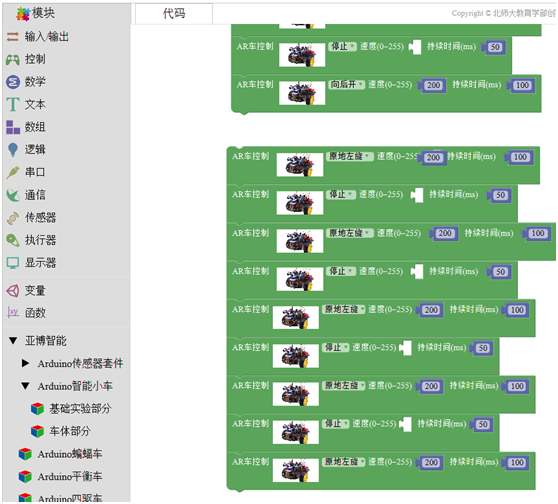

按照如下图拼接积木：
![VIN)MLLM2]BAAQ8B1X583OY.png](http://yahboom.com/Public/ueditor/php/upload/image/20171018/1508320356133131.png "1508320356133131.png")
![N`]HQC348Y6K6_G7YC0WI(F.png](/Public/ueditor/php/upload/image/20171018/1508320394291411.png "1508320394291411.png")

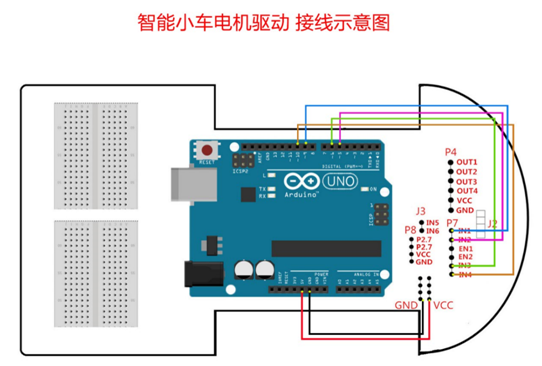

实物接线图：
1、实验积木：

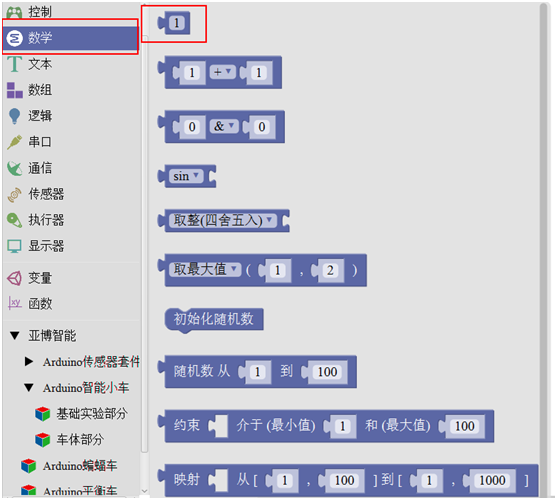

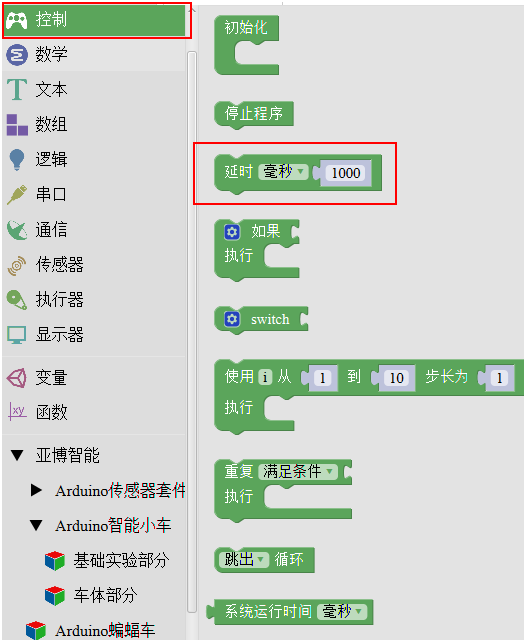

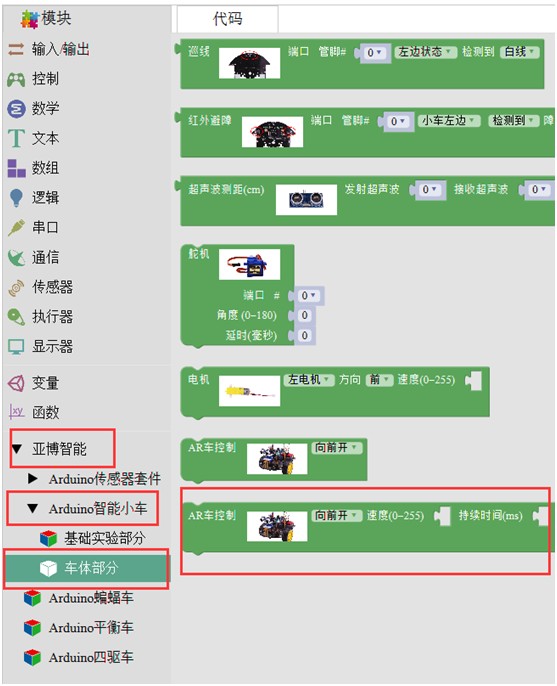

下面为用到的积木位置。
![]8PY8{QU$W}QPZ3LZ0@NCPU.png](/Public/ueditor/php/upload/image/20171018/1508320438617678.png "1508320438617678.png")
2、实验验证：
![KPJM_]FJ9ZB8P~Y%BGUF)KN.png](/Public/ueditor/php/upload/image/20171018/1508320448119245.png "1508320448119245.png")

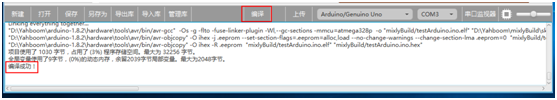

a、拼接好后，选择如上图上面的编译按钮，等待编译完成后，下面框中会提示编译成功，如果提示编译失败则是积木拼接有问题导致。
b、编译完成后，如下图选择Arduino/Genuino Uno, 端口号选择对应的板子的端口号。
c、配置完成后，选择下图中上传按钮，等待下面框中提示 上传成功。当开启电源开关后我们就可以看到小车有三个花式动作，首先间断性的向前跑，在间断性的向后跑，最后间断性的原地旋转。同学们可以自己动手实践下，试试效果。
