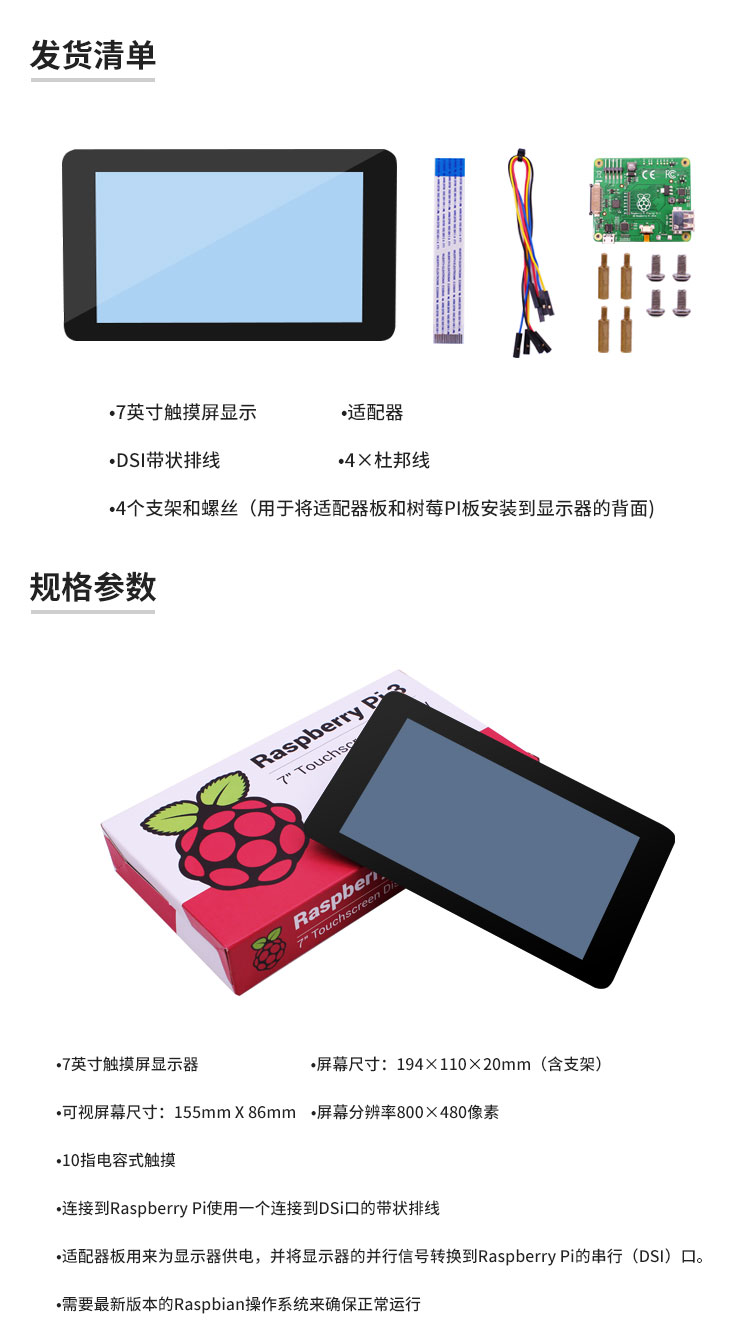

接线注意事项

接线前请先烧录好树莓派的系统并且把TF卡插入树莓派的TF卡槽中。

一、安装显示器板上线路

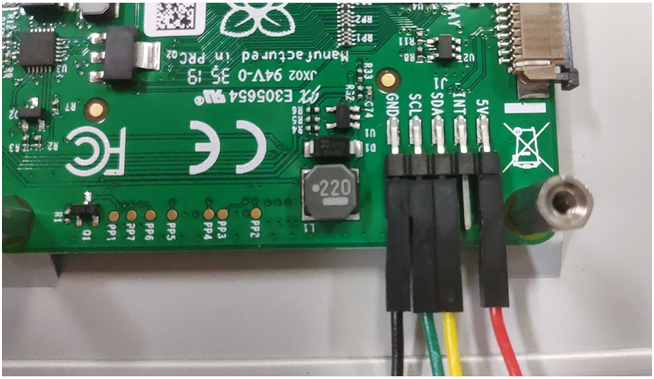

1.根据显示器板上的丝印连接线。

将配套的四根不同颜色的线先连接到显示器板上,红色连接5V,黑色连接GND,黄色连接SDA,绿色连接SDL。

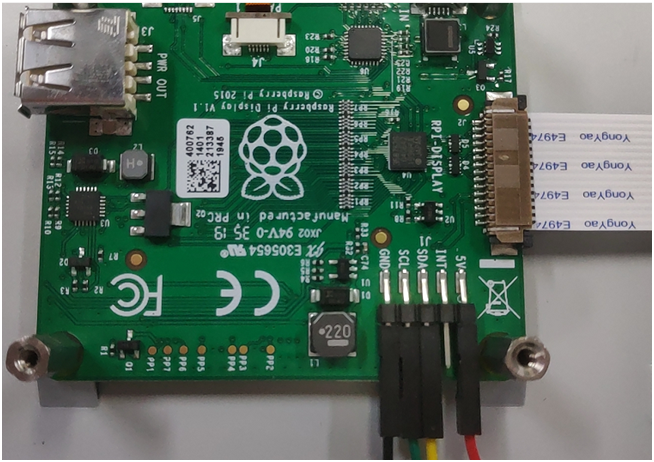

2.请把显示器板上的排线槽上的黑色部分轻轻往外拉出(切勿使用大力),再按如下图的方式插入摄像头排线,注意排线的方向(金手指的那面朝向上),然后轻轻压紧黑色部分。







二、安装树莓派上的电路

请把树莓派对准铜柱的位置安装上显示器板。

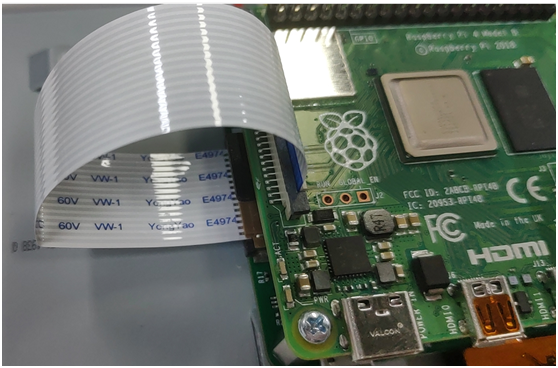

1.把显示器排线的另一端连接到树莓派显示器接口,并且排线金手指那面朝着CPU安装。

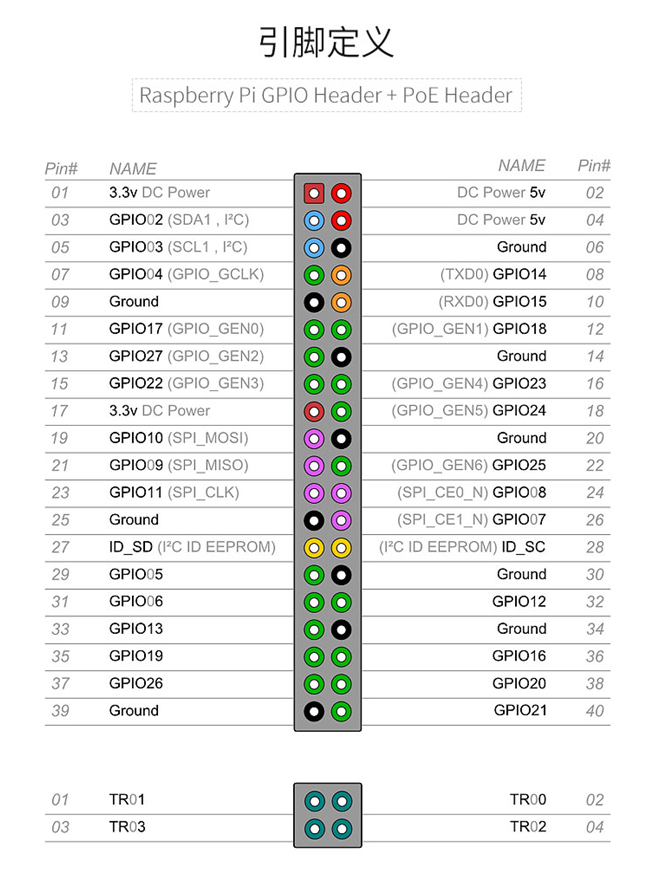

2.再根据树莓派的引脚定义图来连接。

红色连接外排第一个插针(5V),黑色连接内排第五个插针(GND),黄色连接内排第二个插针(SDA1),绿色连接内排第三个插针(SDL1)。





三、安装风扇接线

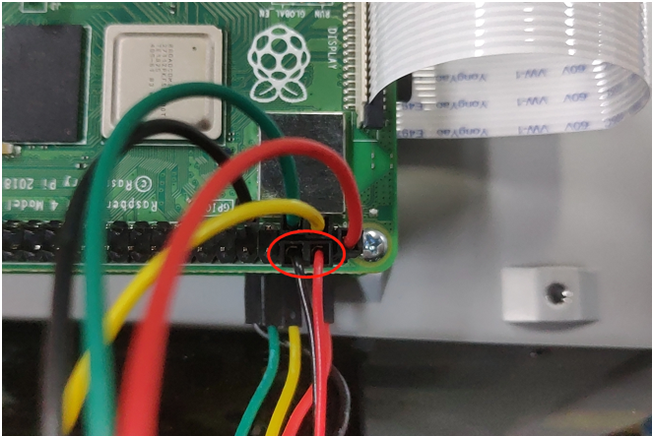

风扇的红色线对准树莓派的外排第二个插针,黑色线对准树莓派外排第三个插针。对准后插入即可。




注意:安装后请再次检查确认所有线路都按照以上说明来安装,否则(接错线)可能造成短路,损坏树莓派和显示屏。
