树莓派PCIE安装步骤

核心准备工作

1. 硬件核对：确保拥有树莓派 5 主板、兼容的 PCIe M.2 扩展板及对应套件（隔离柱、螺丝、FPC 排线）。
2. 断电操作（核心前提）：必须彻底关闭树莓派电源并拔除所有连接线（含电源线）。

详细安装步骤

M.2 HAT+ Standard 安装

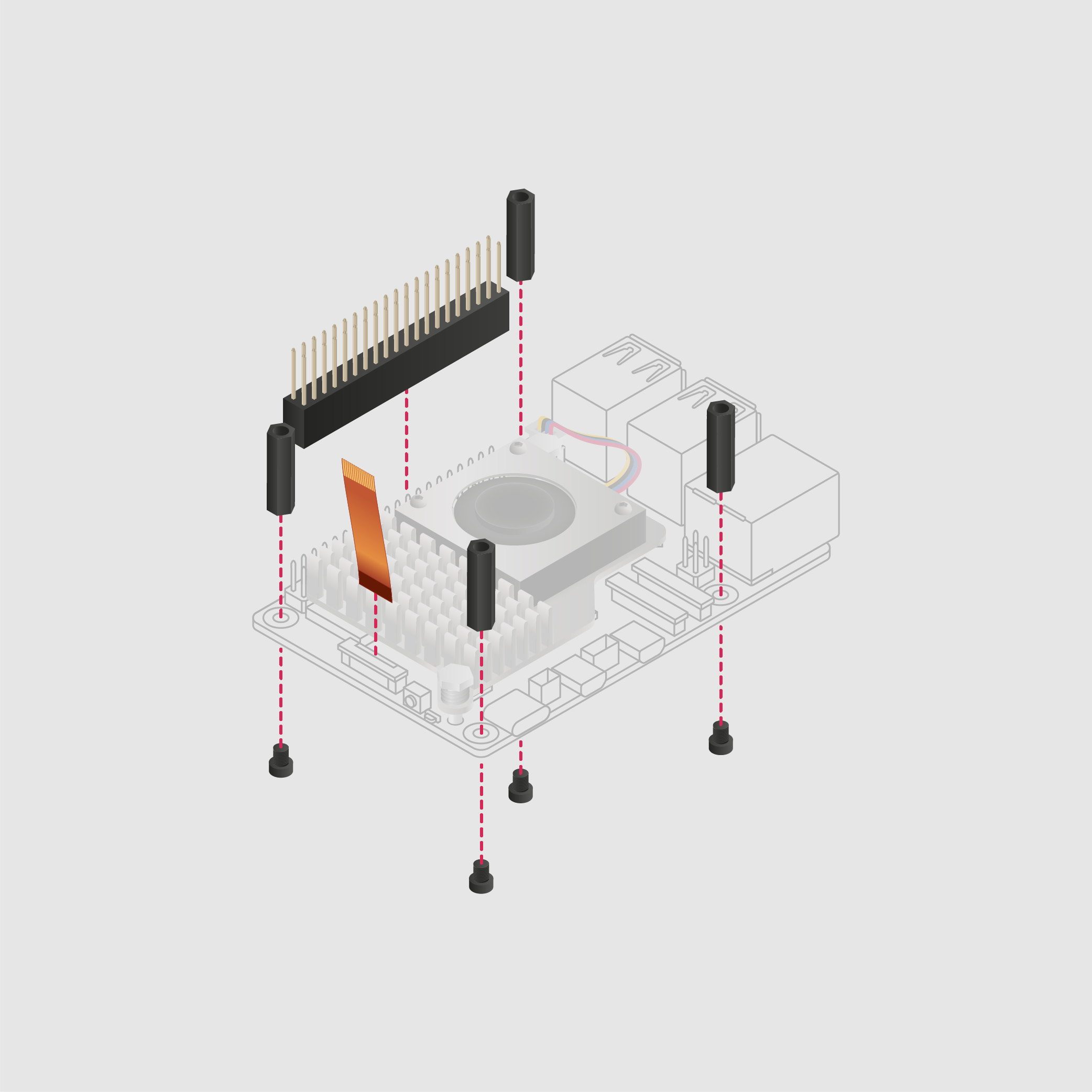

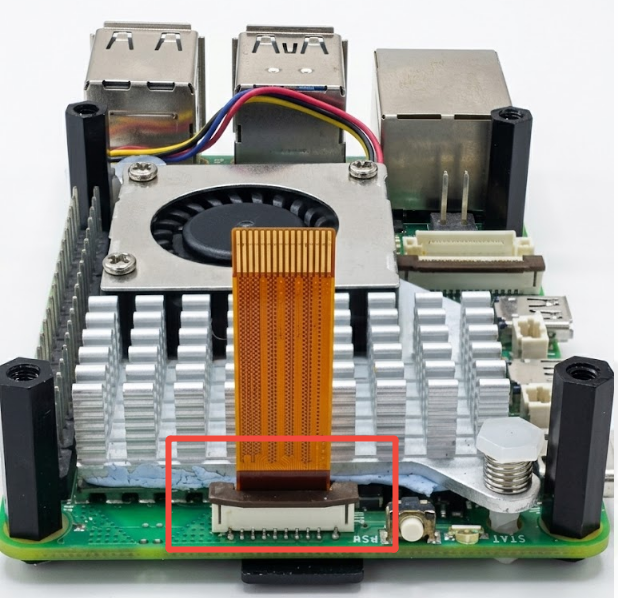

1. 安装 GPIO 排针和隔离套柱：使用提供的四个螺钉安装隔套。用力按压Raspberry Pi GPIO引脚顶部的GPIO堆叠头；只要所有的 引脚都安装到位，方向就无关紧要。断开PCIE的排线连接，并将一端插入Raspberry Pi的PCIE端 口。从两侧提起排线接口支架，然后插入排线，排线有金属面的朝内，朝向USB端口。将排线完全均匀地插入PCIE端口后，从两侧向下推动排线支架，将排线牢牢固定到位。

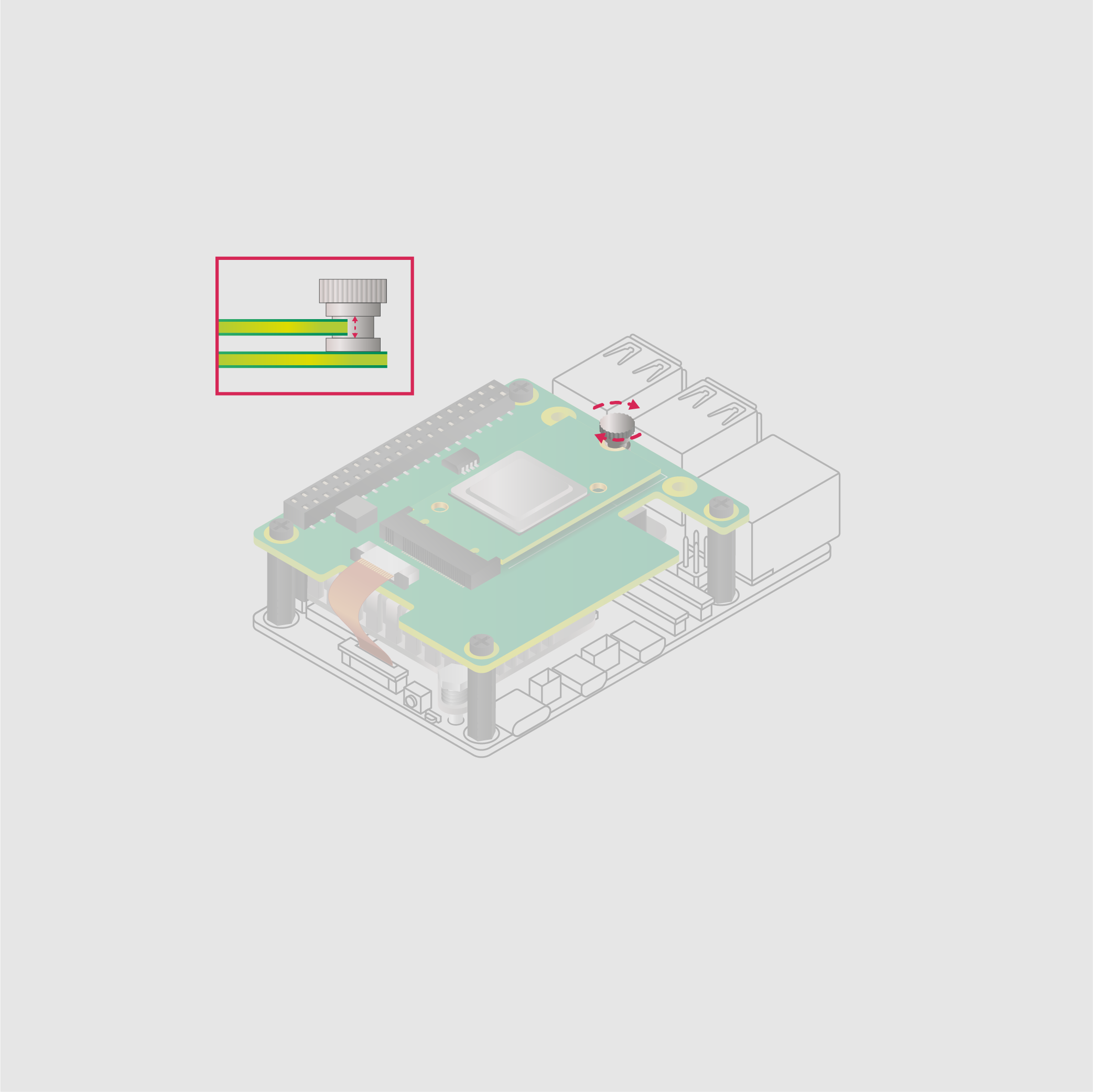

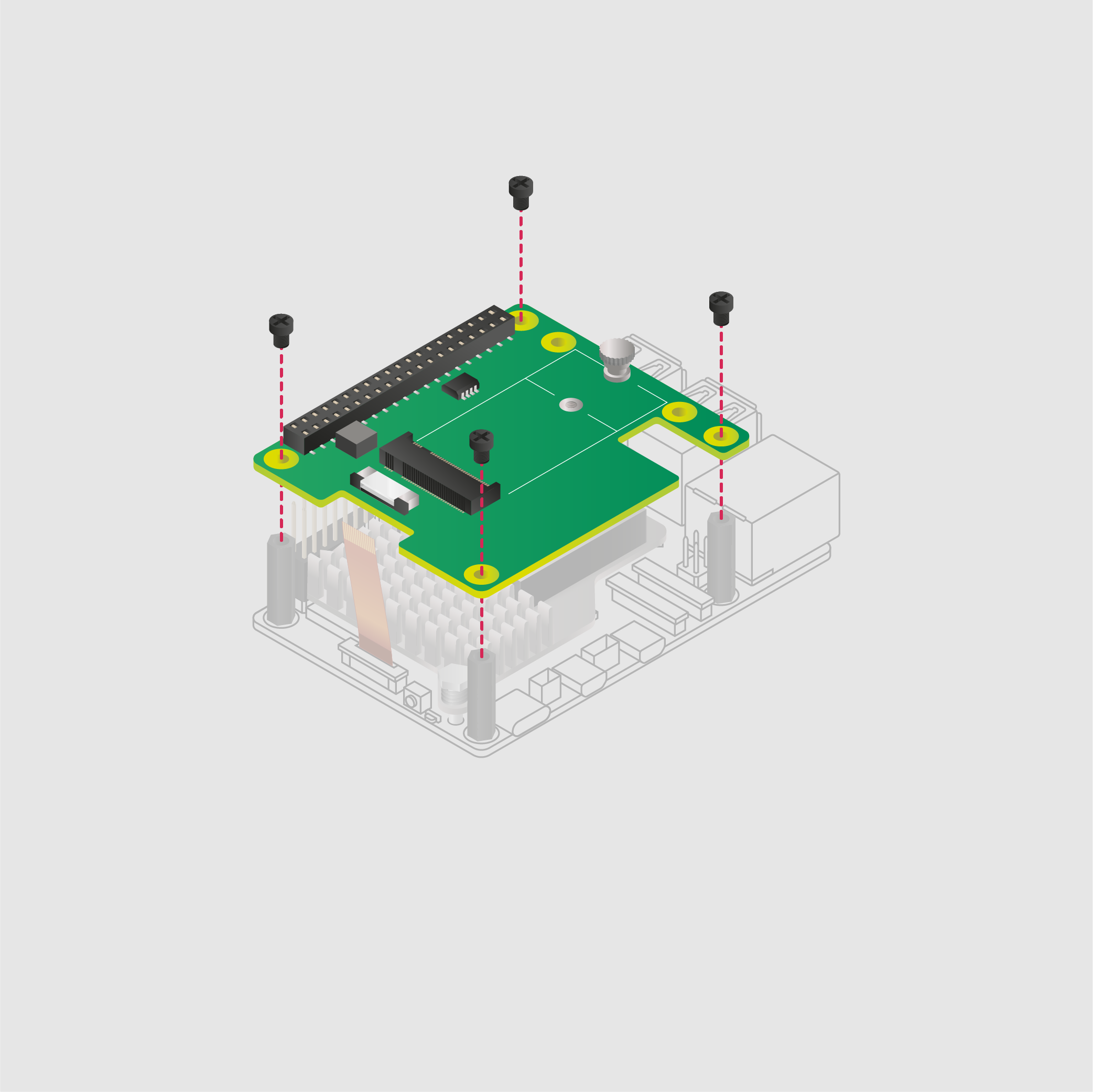

2. 固定扩展板：将 M.2 HAT+ 放置在隔离柱顶部，使用剩余 4颗螺丝将其固定。

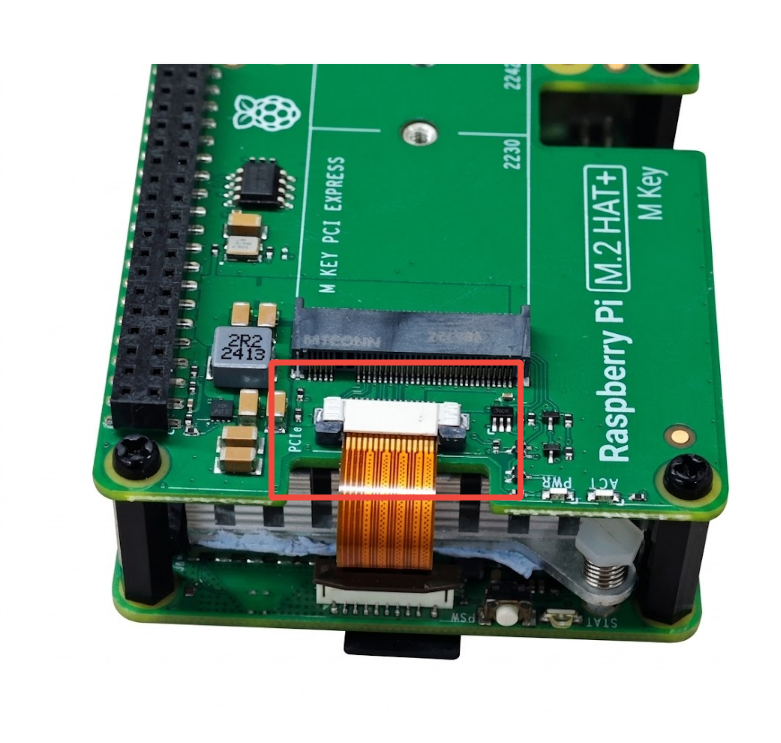

3. 连接扩展板端排线：

   • 从两侧向上拨开扩展板上的排线插槽卡扣。
   • 将排线另一端插入，排线金属触点面朝上。
   • 确认插入均匀后，向下压紧卡扣。

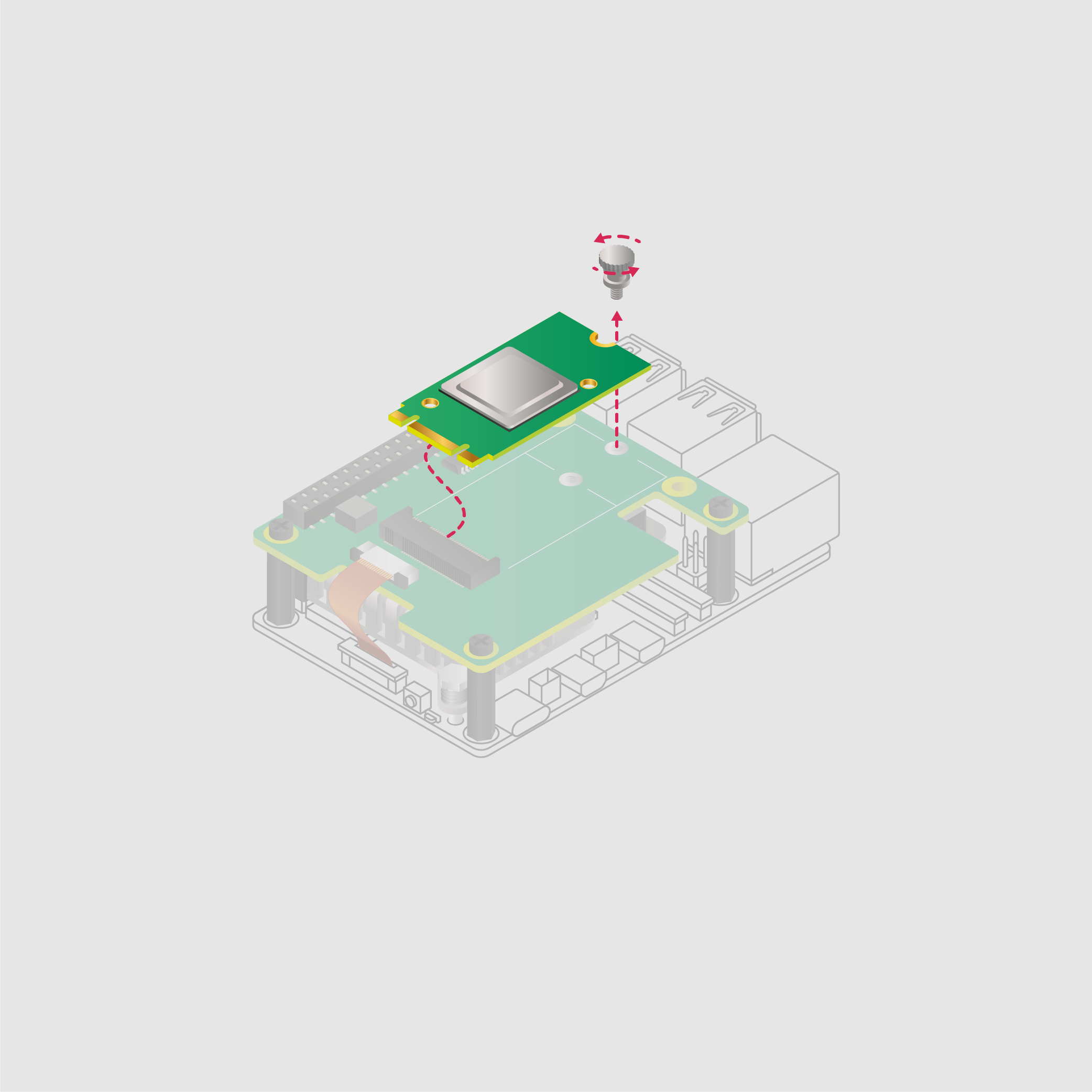

4. 安装 NVMe 固态硬盘：

   • 卸下扩展板尾部的固定螺丝。
   • 将 M.2 NVMe SSD 以约 20° 的微小倾斜角度轻轻插入连接器（切勿使用蛮力）。
   • 将 SSD 尾端下压对准螺丝槽口，顺时针拧紧螺丝。注意：拧至牢固即可，切勿过度拧紧。

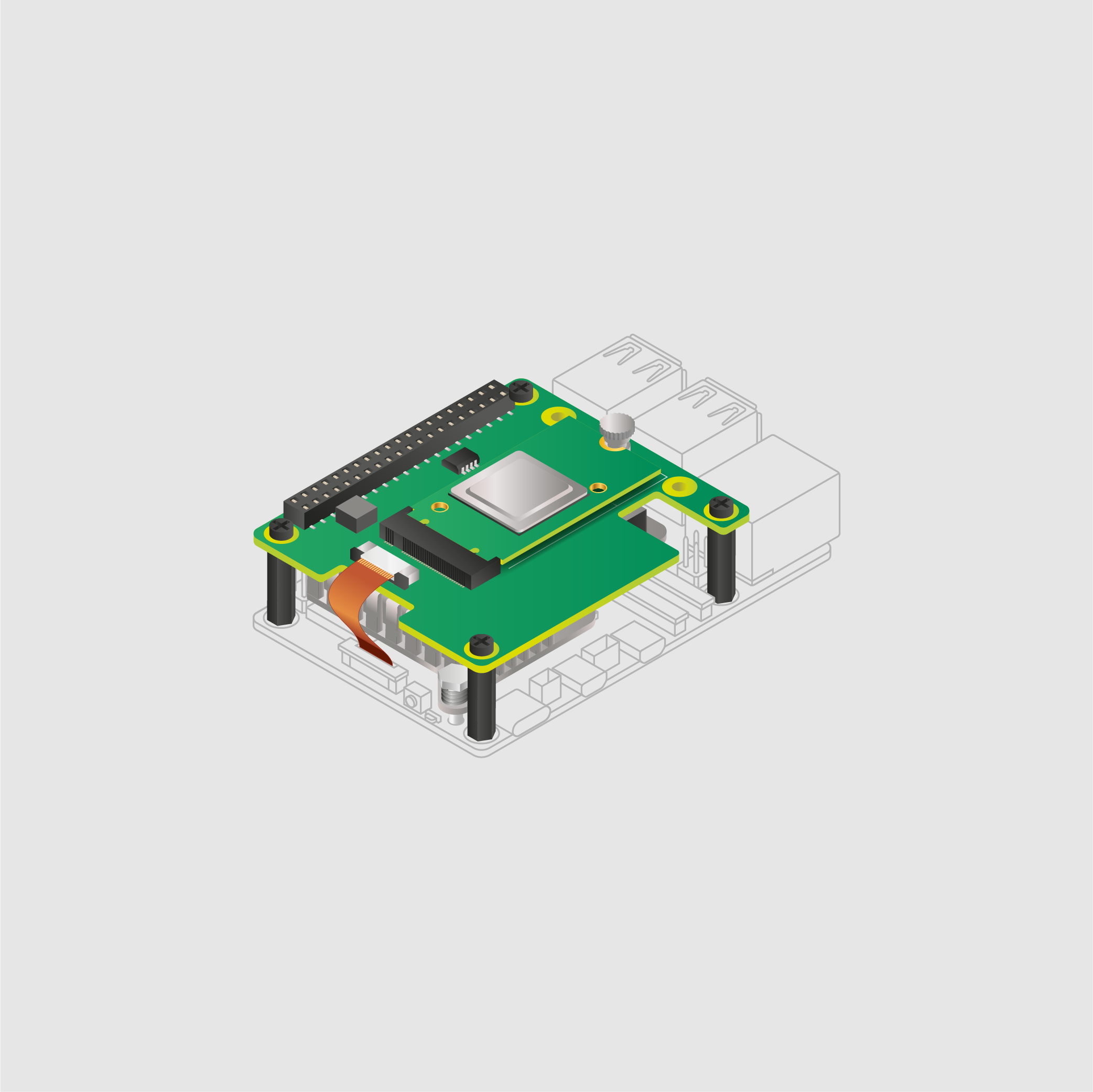

4. 安装好的实物图如下所示：

M.2 HAT+ Compack 安装

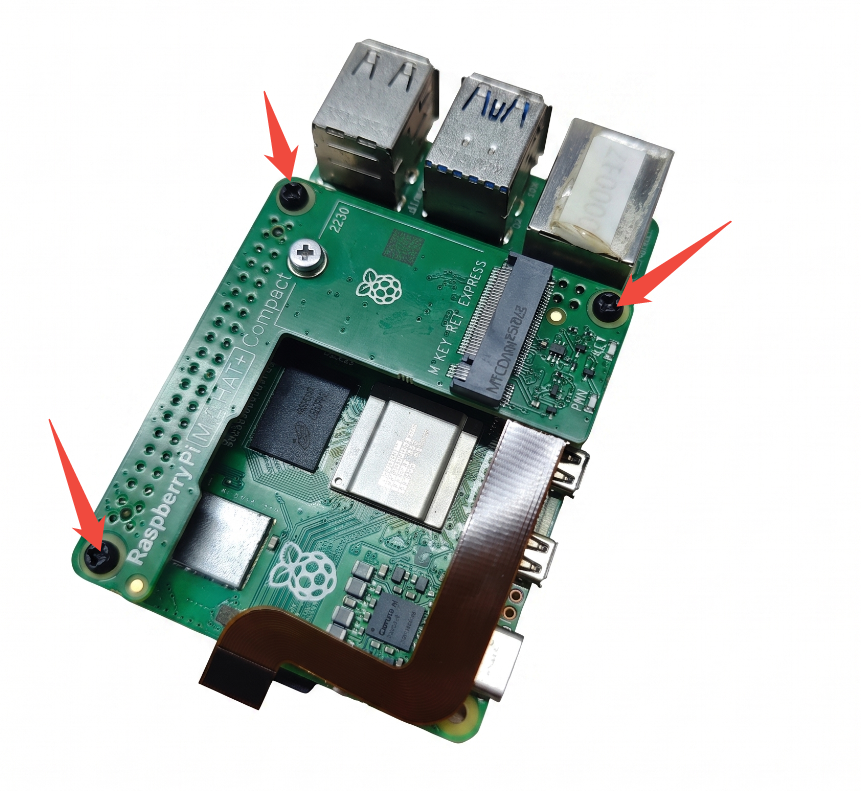

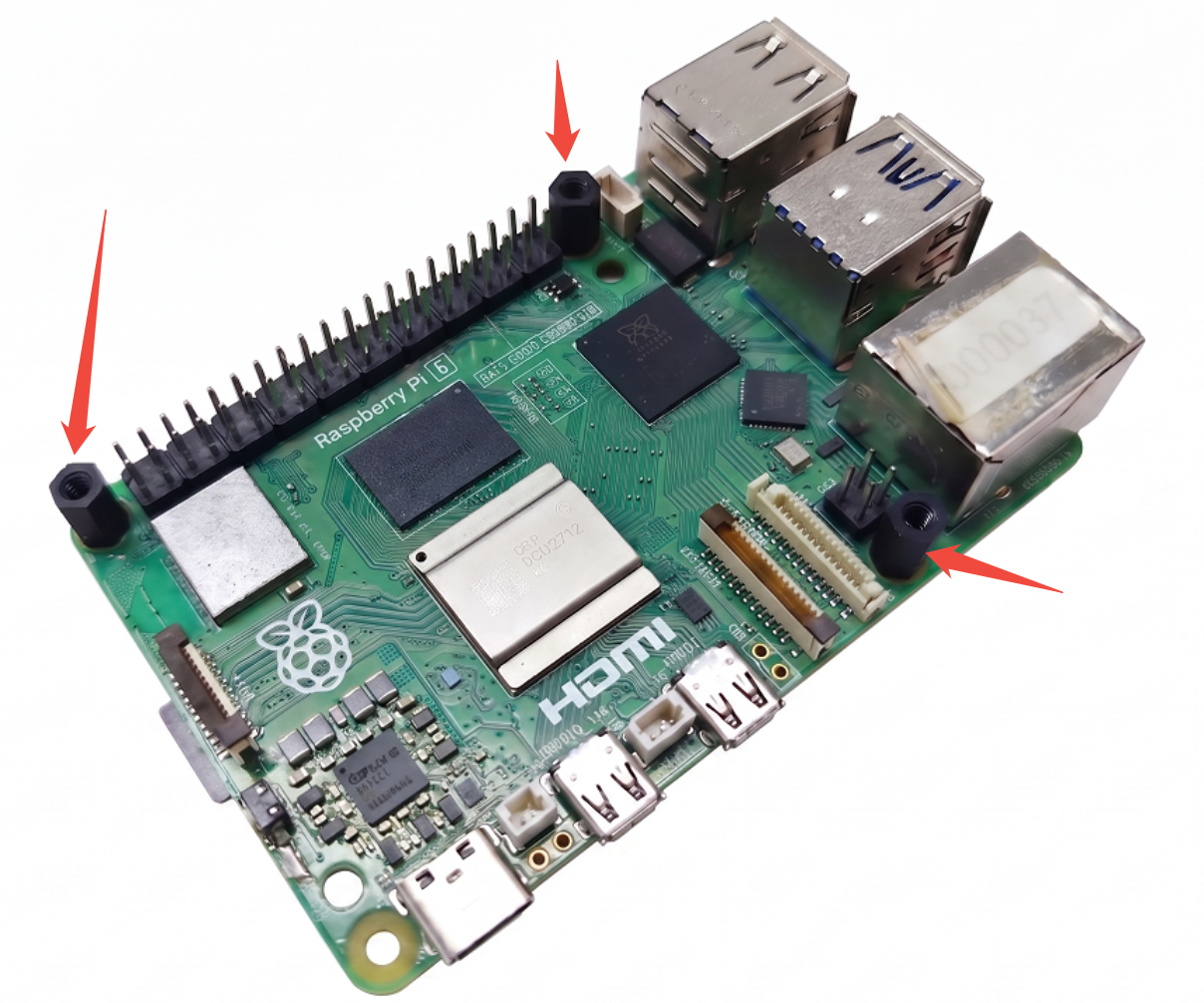

1. 固定隔离柱：使用 3颗螺丝将隔离铜柱安装在树莓派主板孔位上。

1. 固定扩展板：将 PCIe 扩展板对准隔离柱，使用剩余 3颗螺丝将其牢牢固定在主板上方。

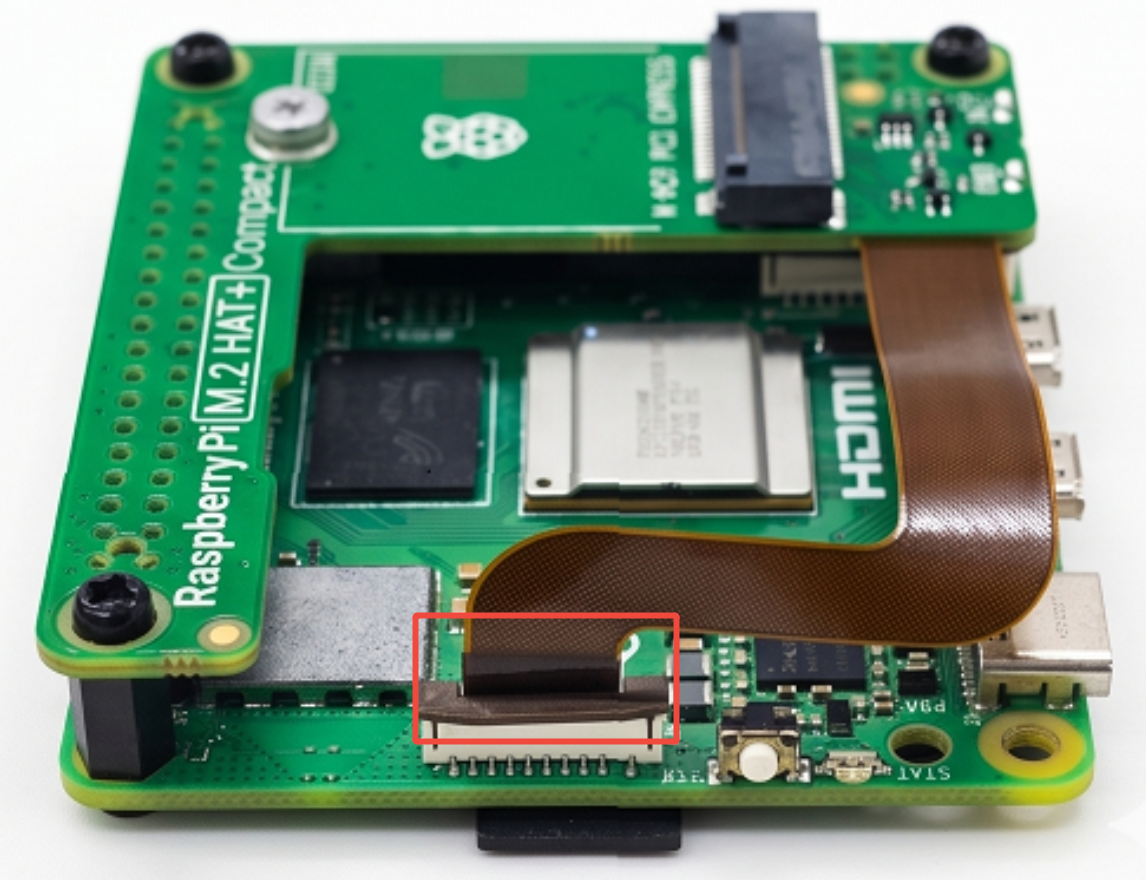

1. 连接排线：

   • 拨开两端插槽的卡扣。

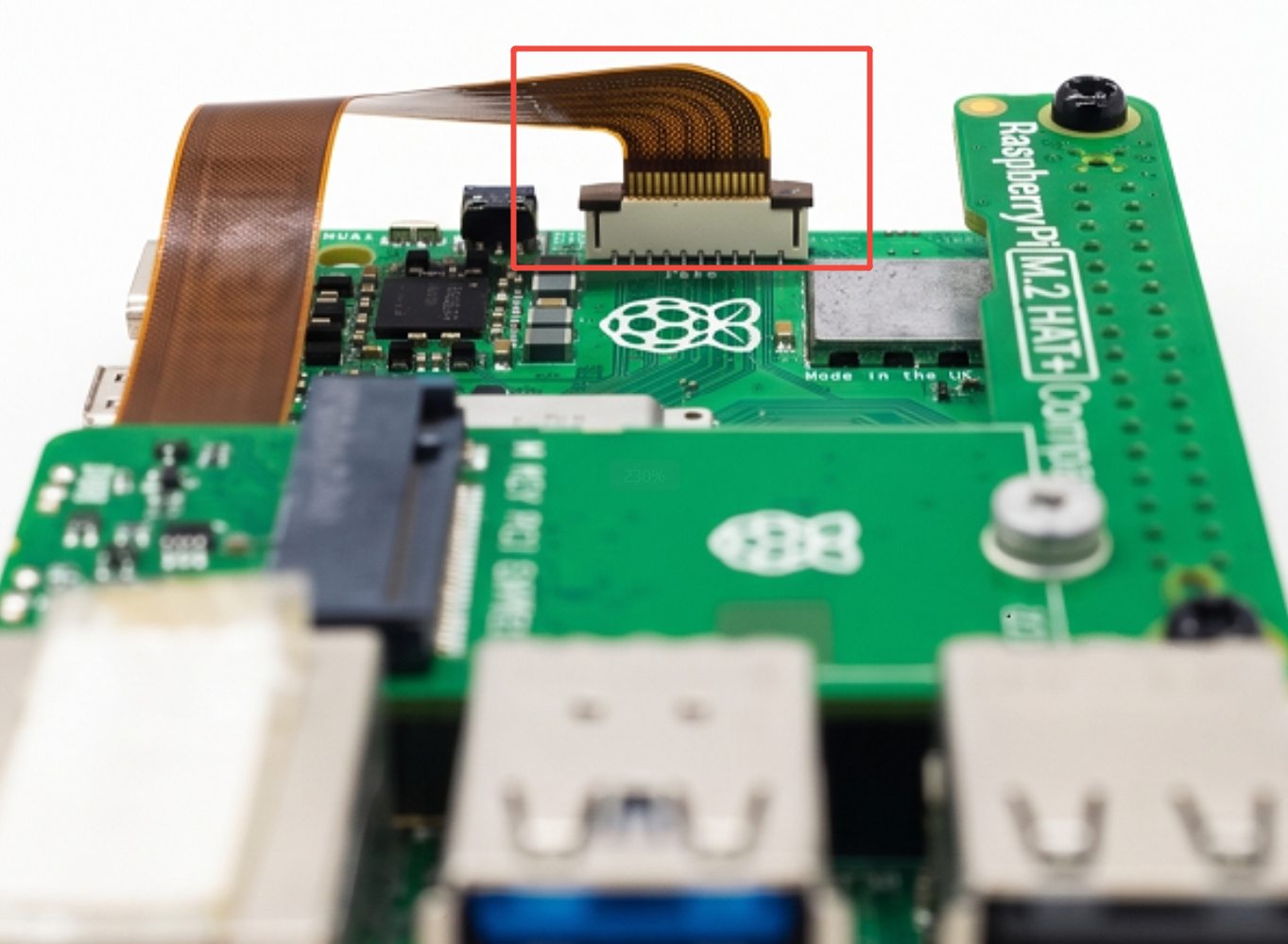

   • 将排线分别接入树莓派与扩展板，保持金属触点面朝内，平稳插入后压紧卡扣锁定。

2. 安装 NVMe 固态硬盘：

   • 卸下预装的尾部螺丝。
   • 以微小倾斜角度插入 M.2 SSD。
   • 向下压平尾端，顺时针拧紧螺丝固定（避免物理形变）。

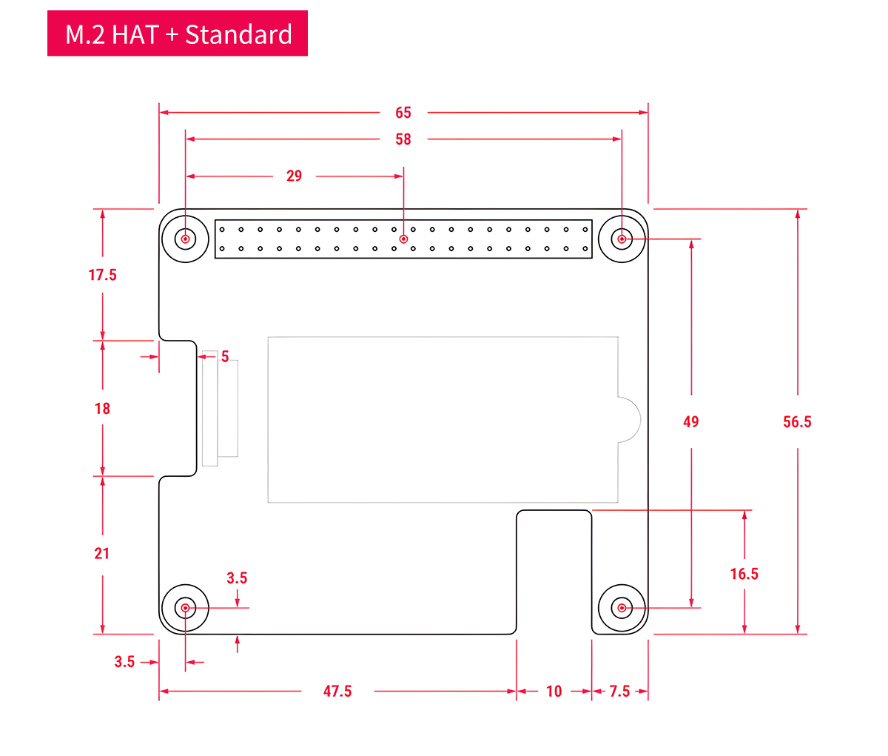

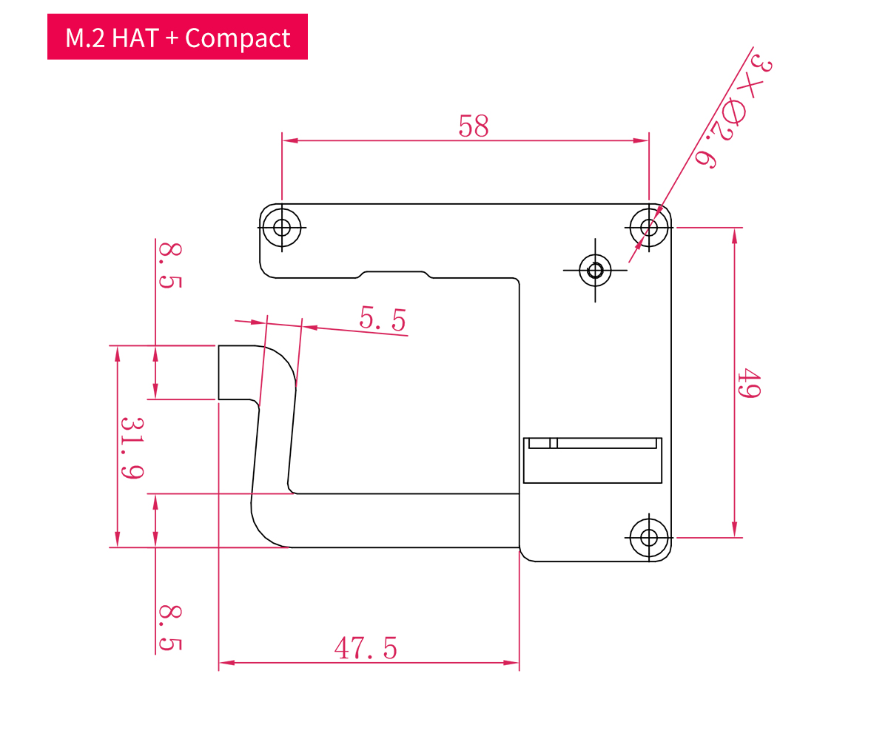

产品规格与清单

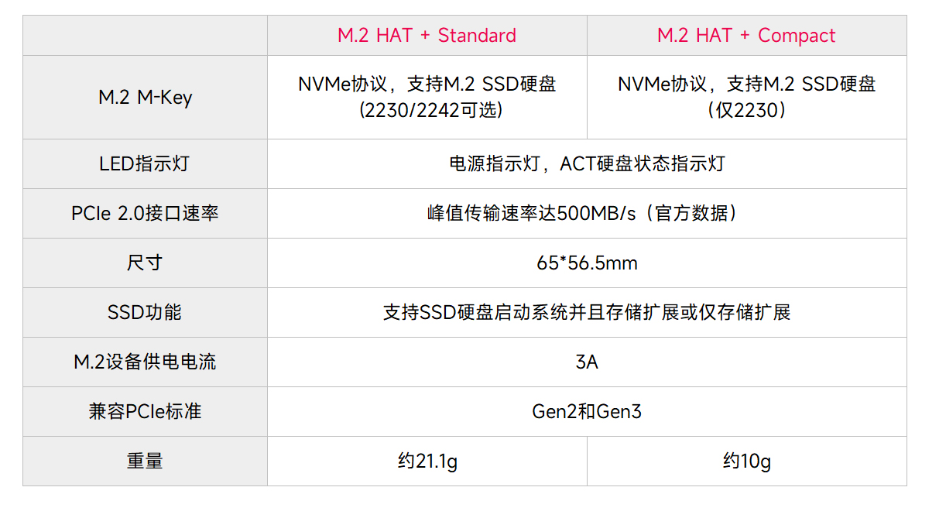

产品参数

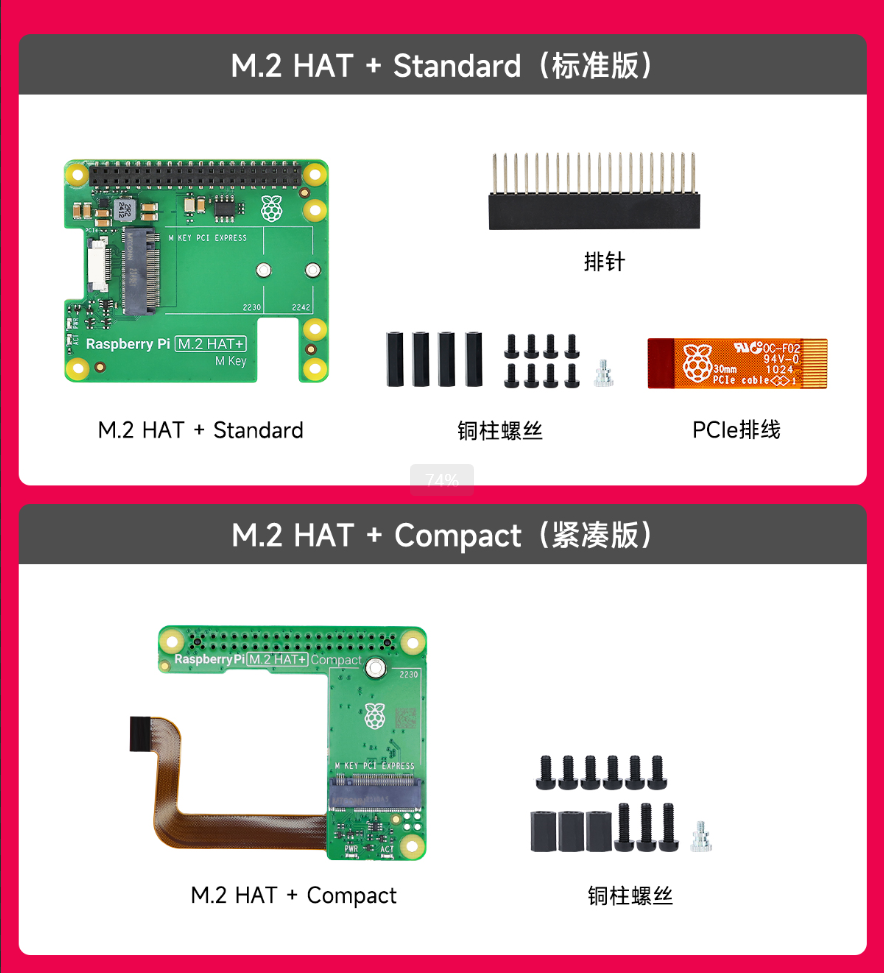

发货清单
