PICO传感器套件介绍

一、PICO 2/PICO开发板简介

1. 产品简介

目前 Pico 传感器套件有两款可选择的主控，分别是 Pico 和 Pico 2 。

Raspberry Pi Pico 是一款树莓派官方设计的低成本，高性能的微控制器开发板，具有灵活数字接口。硬件上，采用 Raspberry Pi 官方自主研发的 RP2040 微控制器芯片，搭载了ARM Cortex M0 + 双核处理器，高达 133MHz 的运行频率，内置了 264KB 的 SRAM 和 2MB 的内存，还板载有多达 26 个多功能的 GPIO 引脚。软件上，可选择树莓派提供的 C/C++ SDK，或者使用 MicroPython 进行开发，且配套有完善的开发资料教程，可方便快速入门开发，并嵌入应用到产品中。

树莓派 Pico 2 同样是一款树莓派官方设计的低成本，高性能的微控制器开发板。但是在硬件上与Pico不同，采用树莓派官方自主研发的 RP2350 微控制器芯片，搭载了双 ARM Cortex M33 或 Hazard3 处理器，高达 150MHz 的运行频率，内置了 520KB 的 SRAM 和 4MB 的内存。

2.产品特性

PICO2：

采用了 Raspberry Pi 官方自主设计的 RP2350 微控制器芯片

搭载了双核 Arm Cortex-M33 或双核 Hazard3 处理器，运行频率高达 150 MHz 灵活时钟

内置了 520 KB 的 SRAM 和 4MB 的片上 Flash

邮票孔设计，可直接焊接集成到用户自主设计的底板上

USB1.1 主机和设备支持

支持低功耗睡眠和休眠模式

可通过 USB 识别为大容量存储器进行拖放式下载程序

多达 26 个多功能的 GPIO 引脚

2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，24 个可控 PWM 通道

精确的片上时钟和定时器

温度传感器

片上加速浮点库

12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

PICO：

采用了 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片

搭载了双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟

内置了 264KB 的 SRAM 和 2MB 的片上 Flash

邮票孔设计，可直接焊接集成到用户自主设计的底板上

USB1.1 主机和设备支持

支持低功耗睡眠和休眠模式

可通过 USB 识别为大容量存储器进行拖放式下载程序

多达 26 个多功能的 GPIO 引脚

2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，16 个可控 PWM 通道

精确的片上时钟和定时器

温度传感器

片上加速浮点库

8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

3.引脚分布

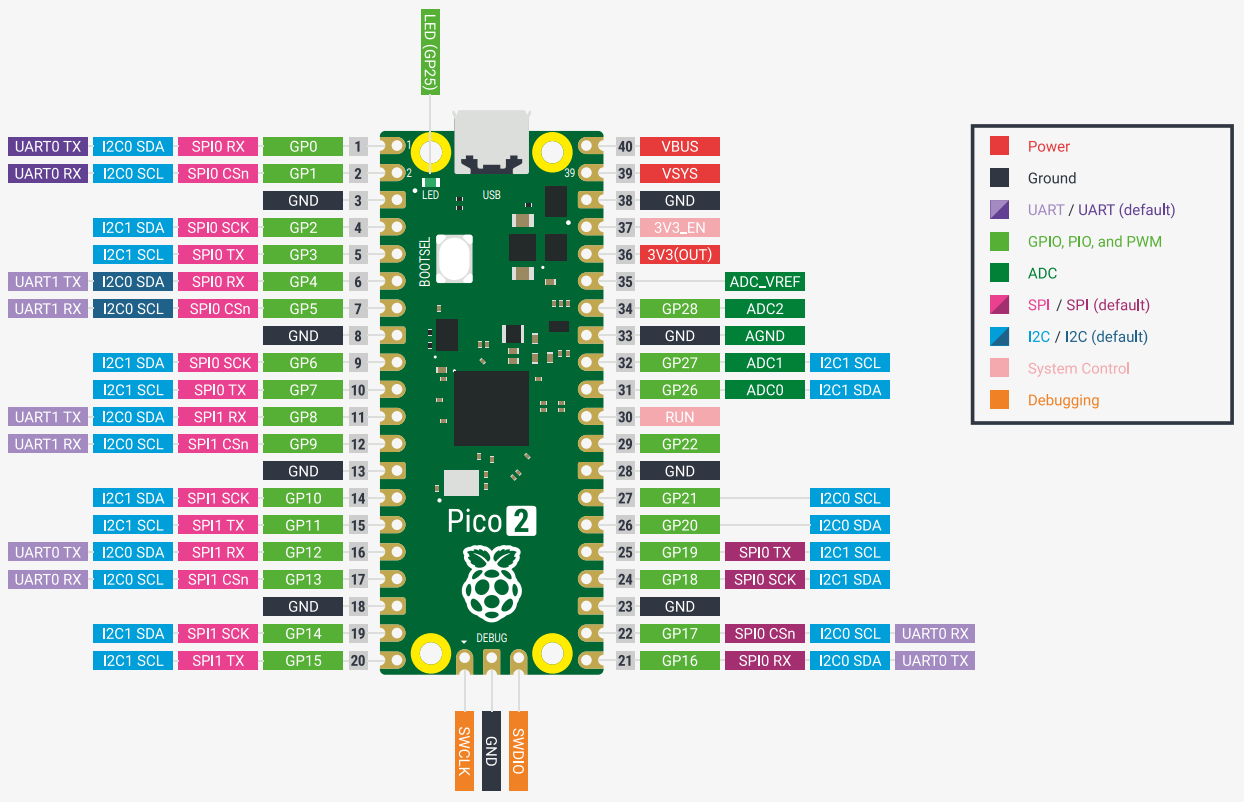

PICO2：

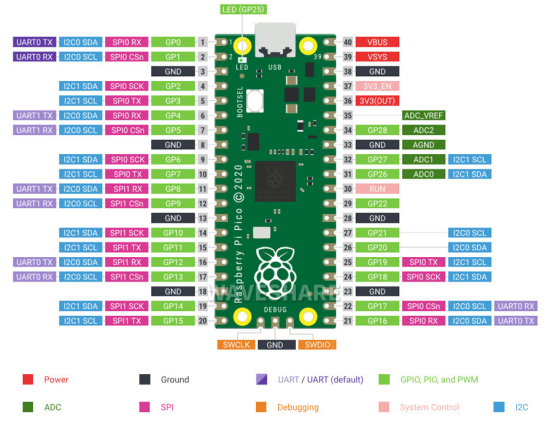

PICO：

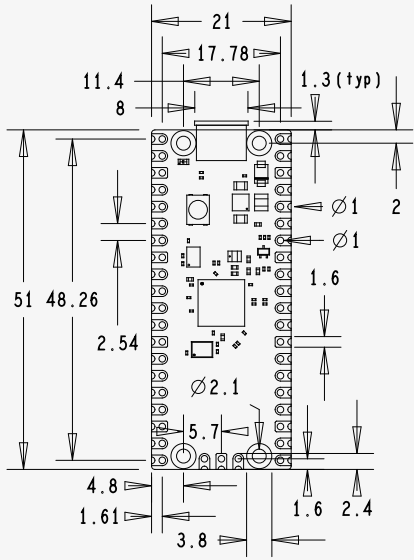

4.产品尺寸

PICO2：

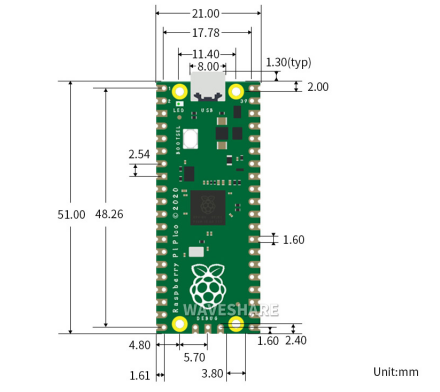

PICO：

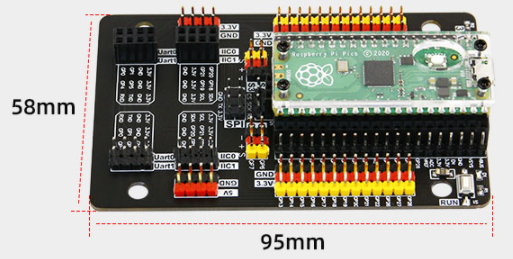

二、扩展板简介

1.产品介绍

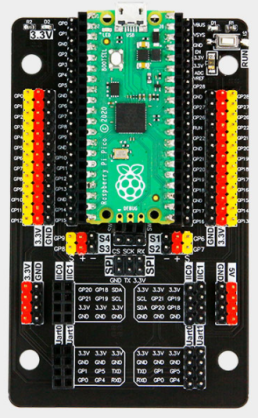

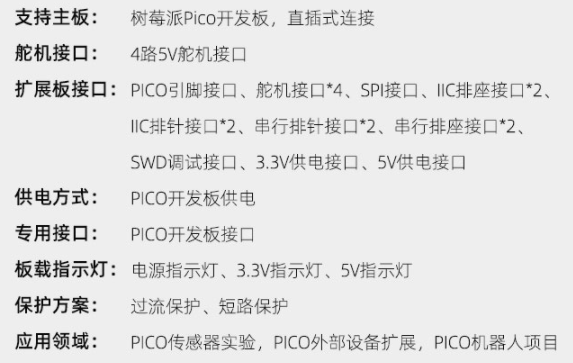

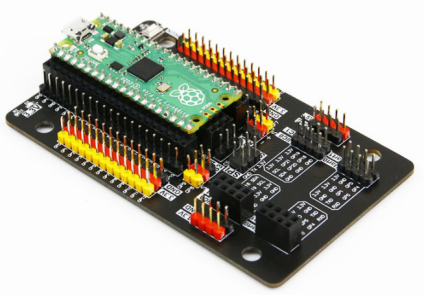

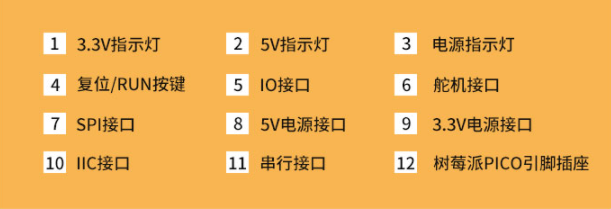

Pico GPIO传感器扩展板专为树莓派Pico 2/Pico打造，采用直插式设计，并引出Pico 2/Pico开发板所有引脚。扩展板板载3.3V和5V电源指示灯，并提供复位按键。扩展板对树莓派Pico 2/Pico外设接口进行了分类整理，排布有：IIC接口、串行接口、SPI接口、SWD接口；并提供常见模块专用接口，如：OLED显示屏接口，蓝牙模块接口、舵机驱动接口。即插即用，无需单独供电，适合深入学习开发树莓派Pico。
