5、Mediapipe开发

5、MediaPipe开发

5、MediaPipe开发5.1、简介5.2、使用5.3、MediaPipe Hands5.4、MediaPipe Pose5.5、dlib

mediapipe github：https://github.com/google/mediapipe

mediapipe 官网：https://google.github.io/mediapipe/

dlib github：https://github.com/davisking/dlib

5.1、简介

MediaPipe是一款由Google开发并开源的数据流处理机器学习应用开发框架。它是一个基于图的数据处理管线，用于构建使用了多种形式的数据源，如视频、音频、传感器数据以及任何时间序列数据。 MediaPipe是跨平台的，可以运行在嵌入式平台(树莓派等)，移动设备(iOS和Android)，工作站和服务器上，并支持移动端GPU加速。 MediaPipe为实时和流媒体提供跨平台、可定制的ML解决方案。

MediaPipe 的核心框架由 C++ 实现，并提供 Java 以及 Objective C 等语言的支持。MediaPipe 的主要概念包括数据包（Packet）、数据流（Stream）、计算单元（Calculator）、图（Graph）以及子图（Subgraph）。

MediaPipe的特点：

端到端加速：内置的快速ML推理和处理即使在普通硬件上也能加速。
一次构建，随时随地部署：统一解决方案适用于Android、iOS、桌面/云、web和物联网。
即用解决方案：展示框架全部功能的尖端ML解决方案。
免费开源：Apache2.0下的框架和解决方案，完全可扩展和定制。

MediaPipe中的深度学习解决方案

	Android	iOS	C++	Python	JS	Coral
Face Detection	✅	✅	✅	✅	✅	✅
Face Mesh	✅	✅	✅	✅	✅
Iris	✅	✅	✅
Hands	✅	✅	✅	✅	✅
Pose	✅	✅	✅	✅	✅
Holistic	✅	✅	✅	✅	✅
Selfie Segmentation	✅	✅	✅	✅	✅
Hair Segmentation	✅		✅
Object Detection	✅	✅	✅			✅
Box Tracking	✅	✅	✅

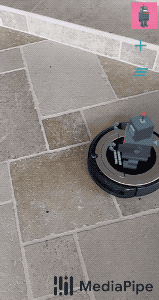

Instant Motion Tracking	✅
Objectron	✅		✅	✅	✅
KNIFT	✅
AutoFlip			✅
MediaSequence			✅
YouTube 8M			✅

5.2、使用


----------------------------------- ROS --------------------------------------------
roslaunch yahboomcar_mediapipe cloud_Viewer.launch           # 点云查看：支持01~04
roslaunch yahboomcar_mediapipe 01_HandDetector.launch        # 手部检测
roslaunch yahboomcar_mediapipe 02_PoseDetector.launch        # 姿态检测
roslaunch yahboomcar_mediapipe 03_Holistic.launch            # 整体检测
roslaunch yahboomcar_mediapipe 04_FaceMesh.launch            # 面部检测
roslaunch yahboomcar_mediapipe 05_FaceEyeDetection.launch    # 人脸识别

如果使用的是单目相机或者树莓派CSI相机则分别需要将

01_HandDetector_usb.py、02_PoseDetector_usb.py、03_Holistic_usb.py、04_FaceMesh_usb.py、05_FaceEyeDetection_usb.py名称改成01_HandDetector.py、02_PoseDetector.py、03_Holistic.py、04_FaceMesh.py、05_FaceEyeDetection.py

如果使用的是jetson CSI相机则分别需要将

01_HandDetector_csi.py、02_PoseDetector_csi.py、03_Holistic_csi.py、04_FaceMesh_csi.py、05_FaceEyeDetection_csi.py名称改成01_HandDetector.py、02_PoseDetector.py、03_Holistic.py、04_FaceMesh.py、05_FaceEyeDetection.py


xxxxxxxxxx
--------------------------------- not ROS ------------------------------------------
cd ~/yahboomcar_ws/src/yahboomcar_mediapipe/scripts    # 进入源码所在目录
python3 06_FaceLandmarks.py                            # 人脸特效
python3 07_FaceDetection.py                            # 人脸检测
python3 08_Objectron.py                                # 三维物体识别
python3 09_VirtualPaint.py                             # 画笔
python3 10_HandCtrl.py                                 # 手指控制
python3 11_GestureRecognition.py                       # 手势识别

在使用过程中，需注意的有

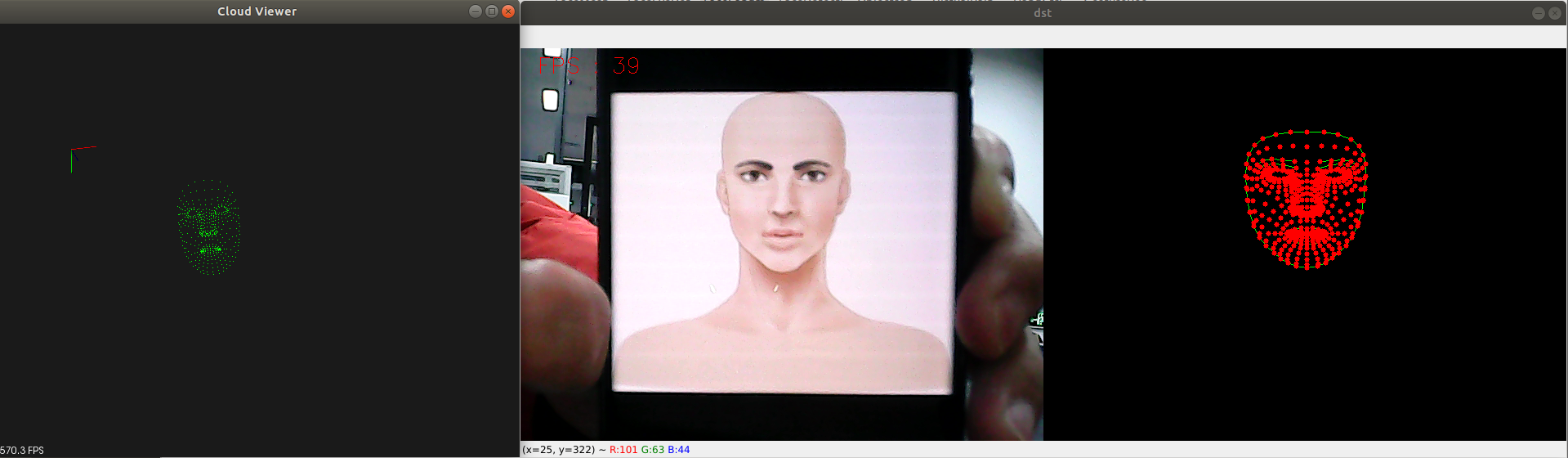

手部检测、姿态检测、整体检测、面部检测均具备点云查看功能，以面部检测为例。
所有功能【q键】为退出。
整体检测：包括手部、脸部、身体姿态检测。

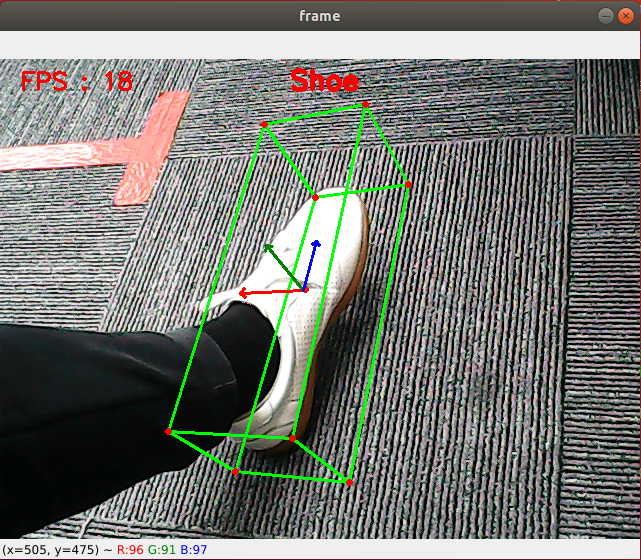

三维物体识别：可识别的物体有：【'Shoe', 'Chair', 'Cup', 'Camera'】，一共4类；点击【f键】切换识别物体；jetson系列不可用键盘按键，切换识别物体需改源码中的【self.index】参数。

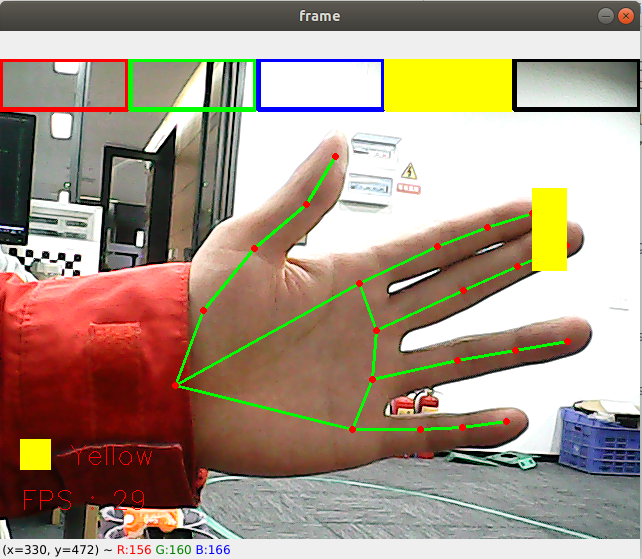

画笔：右手食指和中指合并时是选择状态，同时弹出颜色选框，两指尖移动到对应颜色位置时，选中该颜色（黑色为橡皮擦）；食指和中指分开始是绘画状态，可在画板上任意绘制。
手指控制：点击【f键】切换识别效果。
手指识别：以右手为准设计的手势识别，满足特定条件时，均可以准确识别。可识别的手势有：【Zero、One、Two、Three、Four、Five、Six、Seven、Eight、Ok、Rock、Thumb_up（点赞）、Thumb_down（拇指向下）、Heart_single（单手比心）】，一共14类。

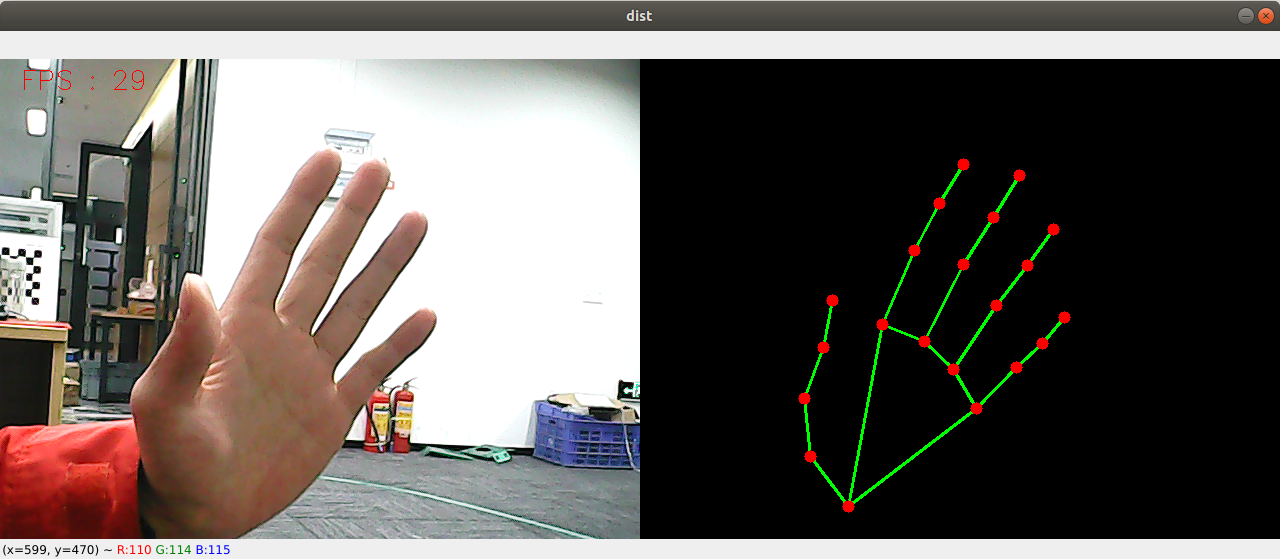

01、手部检测

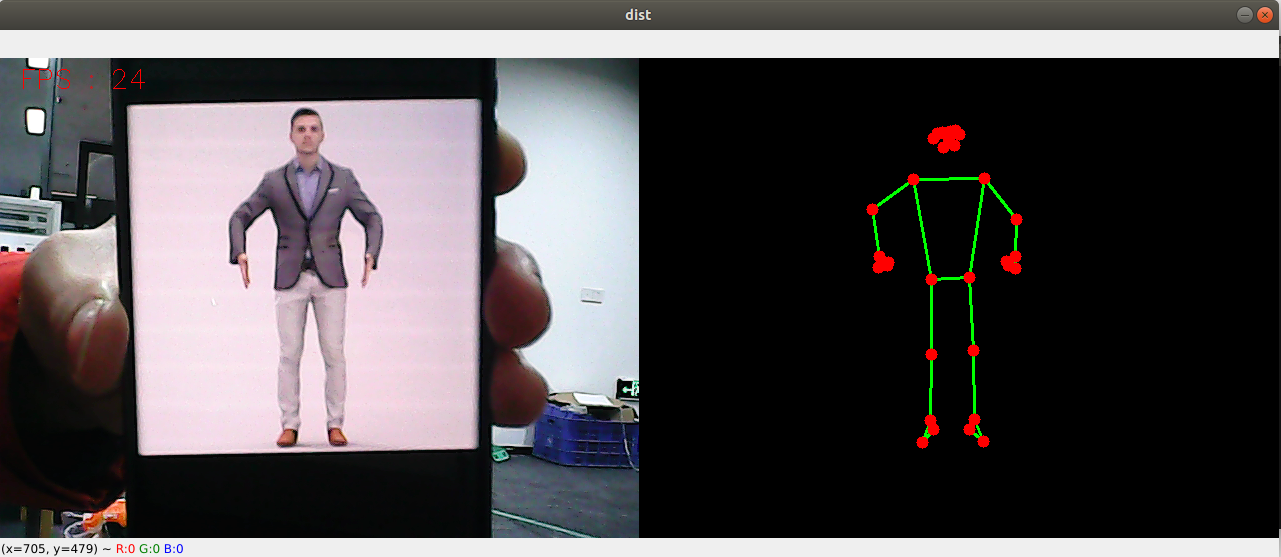

02、姿态检测
03、整体检测

10、手指控制

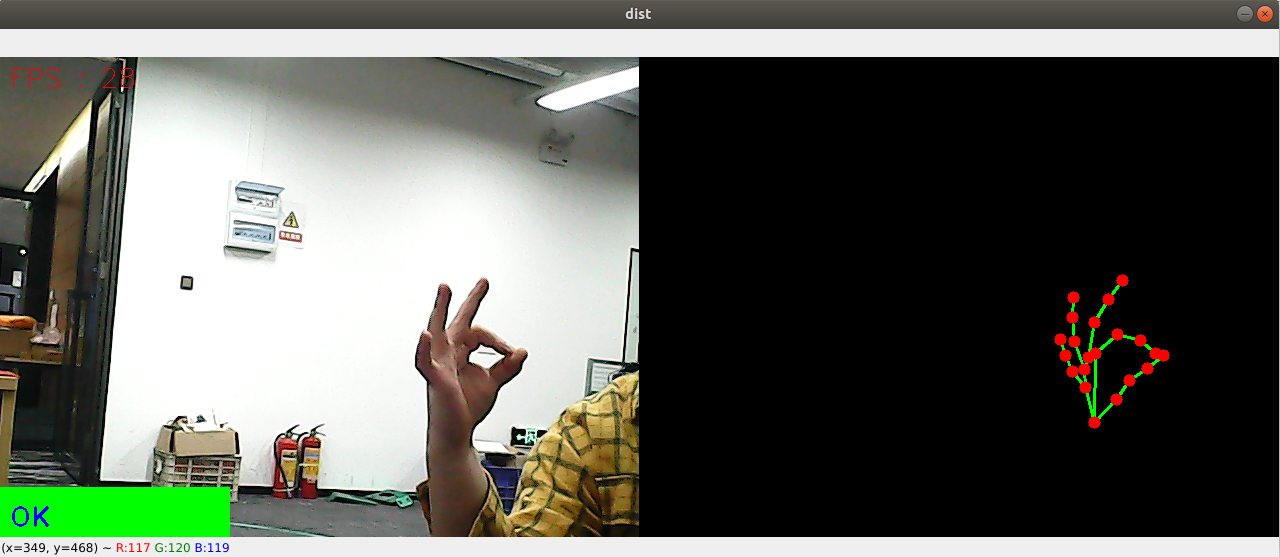

11、手势识别

5.3、MediaPipe Hands

MediaPipe Hands是一款高保真的手和手指跟踪解决方案。它利用机器学习（ML）从一帧中推断出21个手的3D坐标。

在对整个图像进行手掌检测后，根据手部标记模型通过回归对检测到的手区域内的21个3D手关节坐标进行精确的关键点定位，即直接坐标预测。该模型学习一致的内部手姿势表示，甚至对部分可见的手和自我遮挡也具有鲁棒性。

为了获得地面真实数据，用了21个3D坐标手动注释了约30K幅真实世界的图像，如下所示（从图像深度图中获取Z值，如果每个对应坐标都有Z值）。为了更好地覆盖可能的手部姿势，并对手部几何体的性质提供额外的监督，还绘制了各种背景下的高质量合成手部模型，并将其映射到相应的3D坐标。

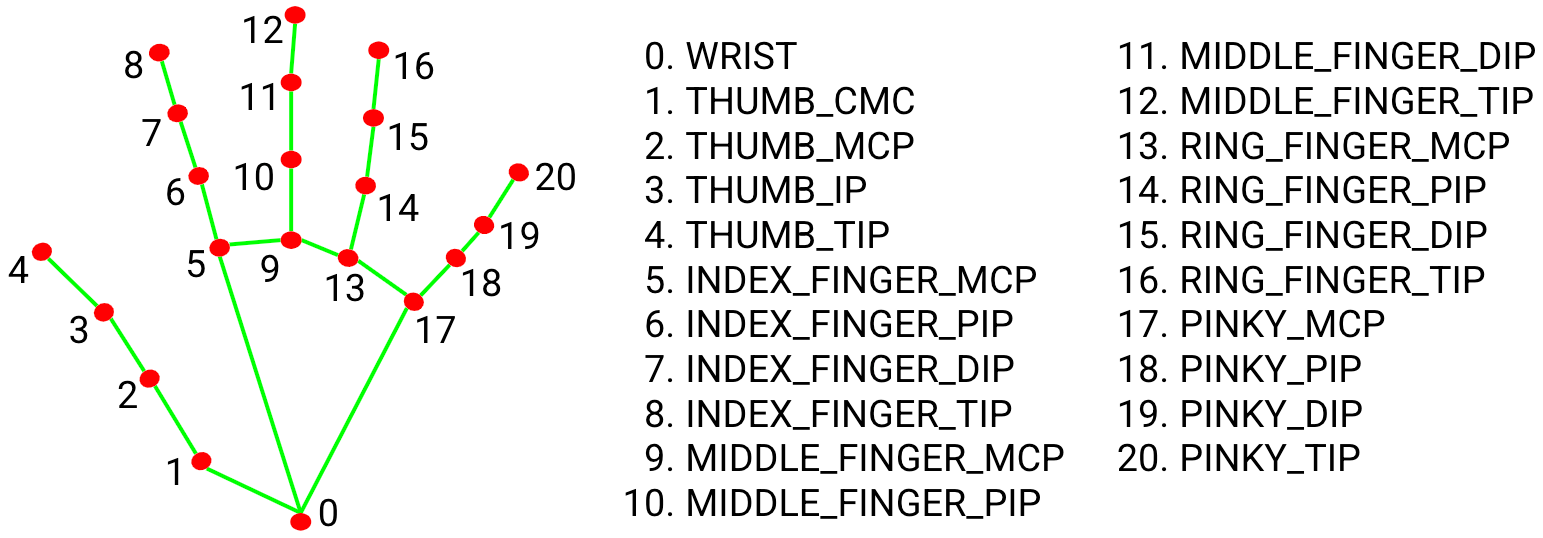

hand_landmarks

5.4、MediaPipe Pose

MediaPipe Pose是一个用于高保真身体姿势跟踪的ML解决方案，利用BlazePose研究，从RGB视频帧推断出33个3D坐标和全身背景分割遮罩，该研究也为ML Kit姿势检测API提供了动力。

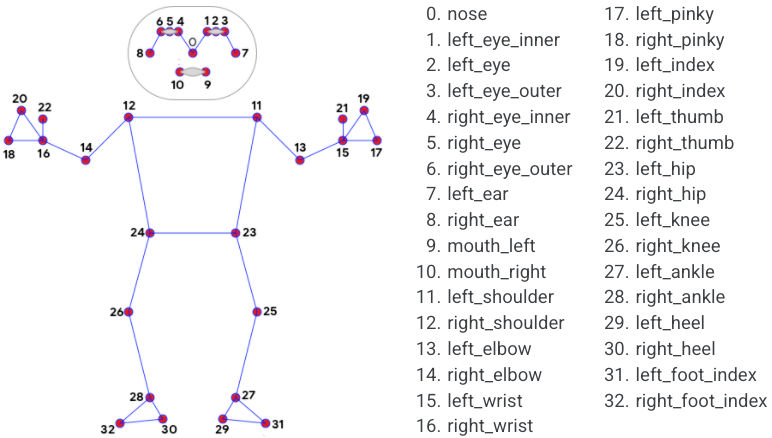

MediaPipe姿势中的地标模型预测了33个姿势坐标的位置（参见下图）。

pose_tracking_full_body_landmarks

5.5、dlib

对应的案例是人脸特效。

DLIB是一个现代C++工具包，包含机器学习算法和工具，用于在C++中创建复杂的软件来解决现实世界问题。它被工业界和学术界广泛应用于机器人、嵌入式设备、移动电话和大型高性能计算环境等领域。

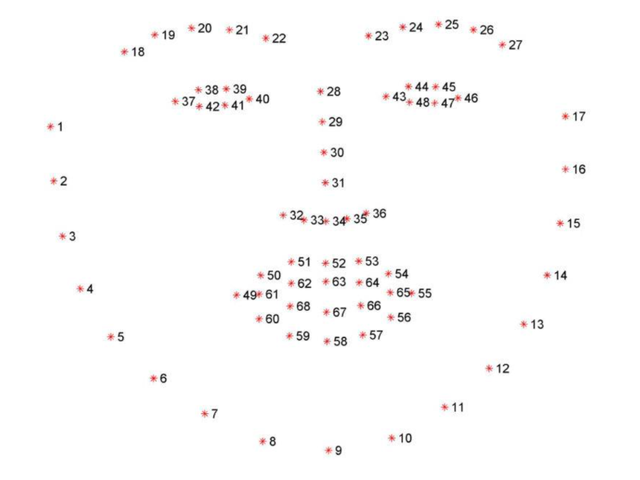

dlib库采用68点位置标志人脸重要部位，比如18-22点标志右眉毛，51-68标志嘴巴。使用dlib库的get_frontal_face_detector模块探测出人脸，使用shape_predictor_68_face_landmarks.dat特征数据预测人脸特征数值

face_landmarks

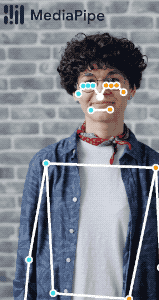

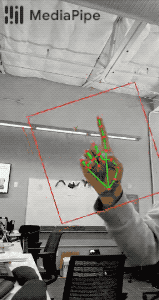

Face Detection	Face Mesh	Iris	Hands	Pose	Holistic

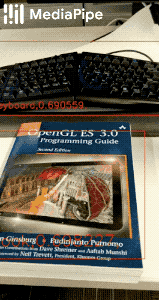

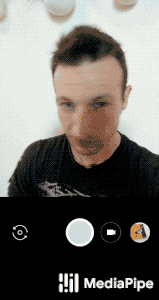

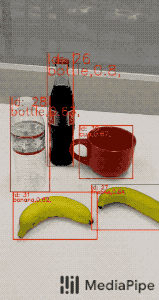

Hair Segmentation	Object Detection	Box Tracking	Instant Motion Tracking	Objectron	KNIFT

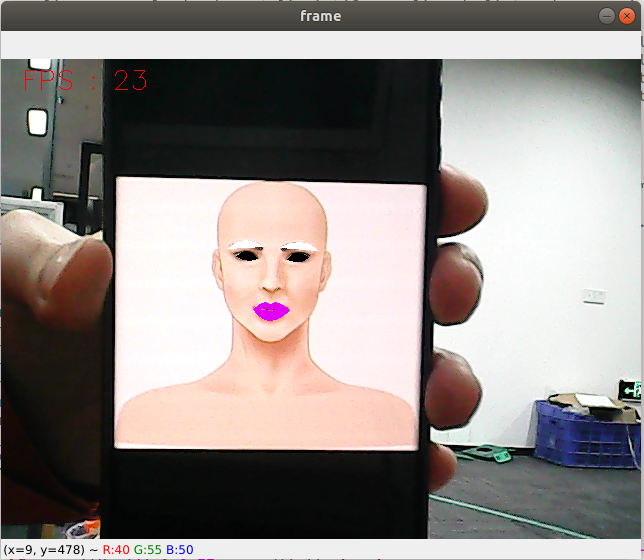

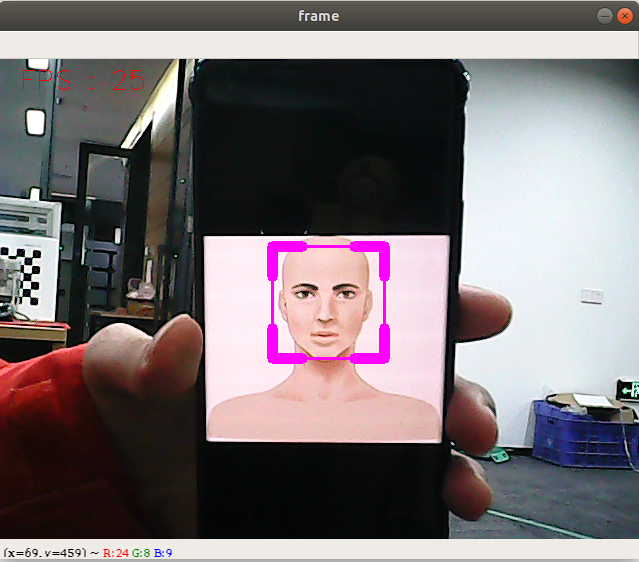

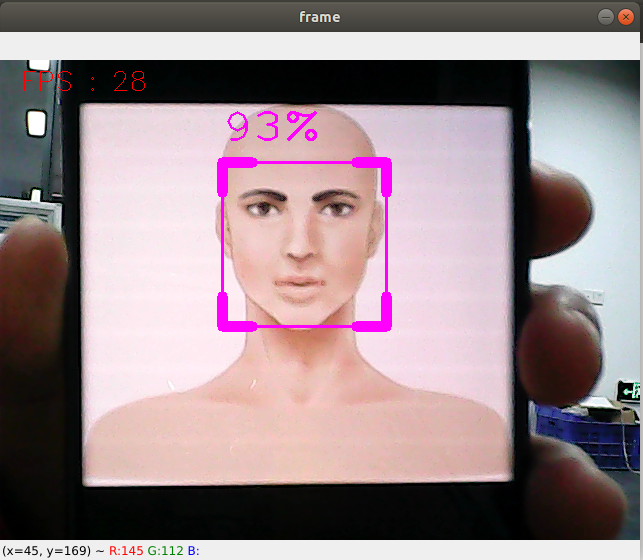

05、人脸识别	06、人脸特效	07、人脸检测

08、三维物体识别		09、画笔
