4、ROS+Opencv应用

4、ROS+Opencv应用4.1、概述4.2、使用4.2.1、启动4.2.2、显示方法4.2.3、效果显示4.3、节点4.3.1、边缘检测算法4.3.2、轮廓矩4.3.3、人脸识别

4.1、概述

wiki：http://wiki.ros.org/opencv_apps

源码：https://github.com/ros-perception/opencv_apps.git

大部分代码最初取自https://github.com/Itseez/opencv/tree/master/samples/cpp

功能包：~/software/library_ws/src/opencv_apps

该功能包订阅的话题是【/image】，我们要做的是打开相机节点，写一个将相机的话题转成【/image】节点将【/image】话题发布出来。

开启相机并发布【/image】话题的节点的路径：


~/yahboomcar_ws/src/yahboomcar_visual/scripts/pub_image.py

opencv_apps 程序提供各种节点，这些节点在内部运行opencv的功能，并将结果发布到ROS话题中。使用opencv_apps程序时，按照自身的业务需求，只需运行一个launch文件即可，这样就可以不必再编写这些功能的程序代码。

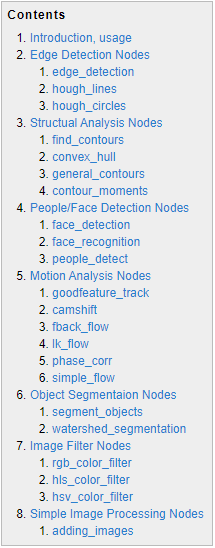

ROS Wiki中有相关的节点解析，相应节点的话题订阅与话题发布、相关参数介绍等。详情请查看ROS WiKi。

4.2、使用

4.2.1、启动

第一步：启动相机


xxxxxxxxxx
roslaunch yahboomcar_visual opencv_apps.launch img_flip:=false

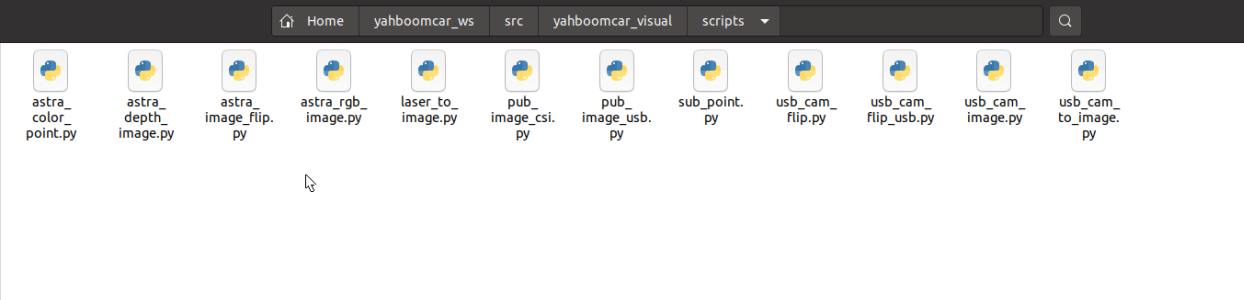

如果是单目相机或者树莓派CSI相机，需要将pub_image_usb.py改成pub_image.py

如果是Jetson相机，则需要将pub_image_csi.py改成pub_image.py

img_flip参数：图像是否需要水平翻转，默认false就好。

【usb_cam-test.launch】文件默认开启【web_video_server】节点，可以直接使用【IP:8080】网页实时查看图像。

第二步：启动Opencv_apps的功能


xxxxxxxxxx
roslaunch opencv_apps face_recognition.launch             # 人脸识别
roslaunch opencv_apps corner_harris.launch                # harris角点检测
roslaunch opencv_apps camshift.launch                     # 目标追踪算法
roslaunch opencv_apps convex_hull.launch                  # 多边形轮廓
roslaunch opencv_apps discrete_fourier_transform.launch   # 离散傅里叶变换算法
roslaunch opencv_apps edge_detection.launch               # 边缘检测算法
roslaunch opencv_apps face_detection.launch               # 人脸检测算法
roslaunch opencv_apps fback_flow.launch                   # 光流检测算法
roslaunch opencv_apps find_contours.launch                # 轮廓检测
roslaunch opencv_apps general_contours.launch             # 一般轮廓检测
roslaunch opencv_apps goodfeature_track.launch            # 特征点追踪
roslaunch opencv_apps hls_color_filter.launch             # HLS颜色过滤
roslaunch opencv_apps hough_circles.launch                # 霍夫圆检测
roslaunch opencv_apps hough_lines.launch                  # 霍夫直线检测
roslaunch opencv_apps hsv_color_filter.launch             # HSV颜色过滤
roslaunch opencv_apps lk_flow.launch                      # LK光流算法
roslaunch opencv_apps people_detect.launch                # 人体检测算法
roslaunch opencv_apps phase_corr.launch                   # 相位相关位移检测
roslaunch opencv_apps pyramids.launch                     # 图像金字塔采样算法
roslaunch opencv_apps rgb_color_filter.launch             # RGB颜色过滤
roslaunch opencv_apps segment_objects.launch              # 清除背景检测算法
roslaunch opencv_apps smoothing.launch                    # 简单过滤器
roslaunch opencv_apps threshold.launch                    # 阈值图像处理
roslaunch opencv_apps watershed_segmentation.launch       # 分水岭分割算法

几乎每个功能案例都会有一个参数【debug_view】，布尔类型，是否使用Opencv显示图片，默认显示。

如果不需要显示则设置为【False】，例如


xxxxxxxxxx
roslaunch opencv_apps contour_moments.launch debug_view:=False

但是这样子启动后，有些案例肯不能通过其他方式显示出来，因为在源码中，有些【debug_view】设置为【False】，就会把图像处理给关闭掉。

4.2.2、显示方法

rqt_image_view

输入以下命令，选择对应话题


xxxxxxxxxx
rqt_image_view

opencv

系统默认显示，无需做什么处理。

网页观看

（同局域网下）再浏览器中输入IP+port，例如：


xxxxxxxxxx
192.168.2.79:8080

4.2.3、效果显示

光流检测算法

移动画面，观察现象。

特征点追踪

霍夫圆检测

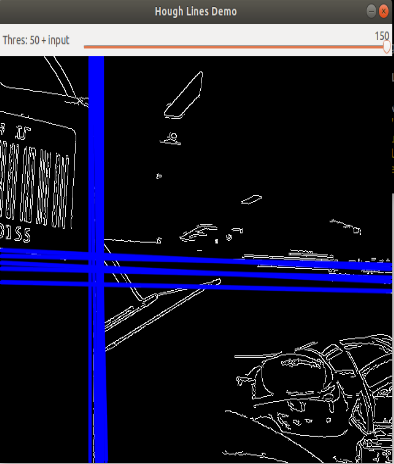

霍夫直线检测

阈值越低，线条越多，画面越容易卡。

相位相关位移检测

相机移动越快，圆的半径越大。

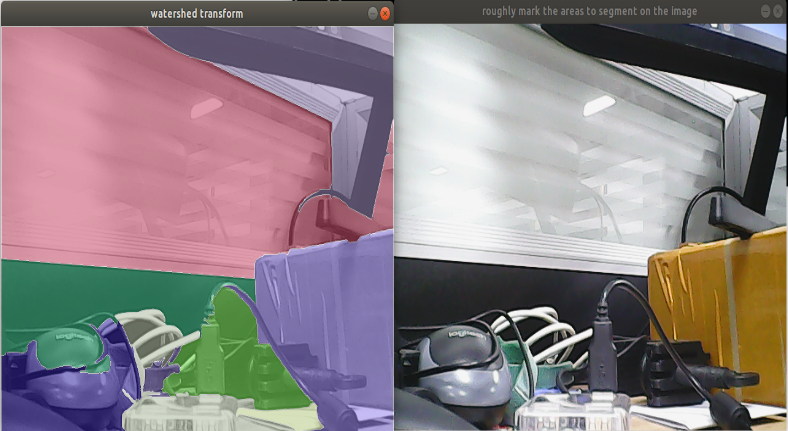

分水岭分割算法

使用鼠标选中不同物体，系统自动区分出来。

4.3、节点

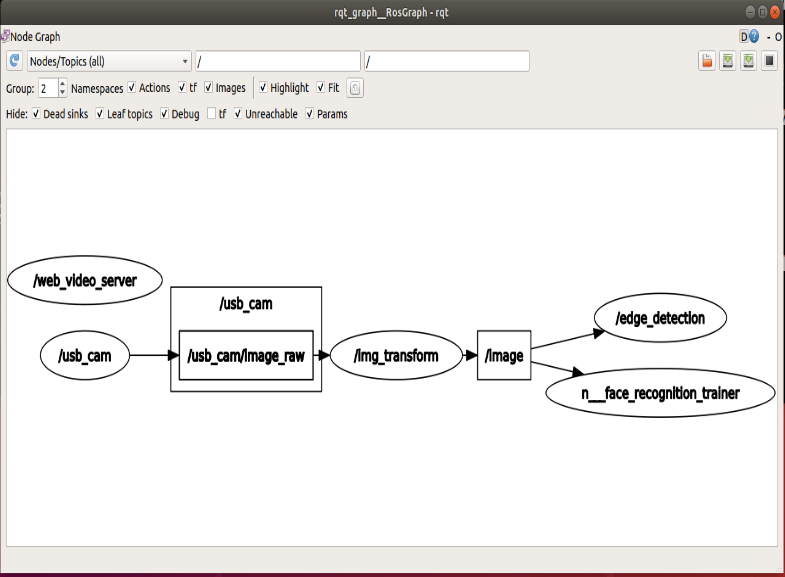

本节每个案例都会有一个订阅图像和发布图像的话题。

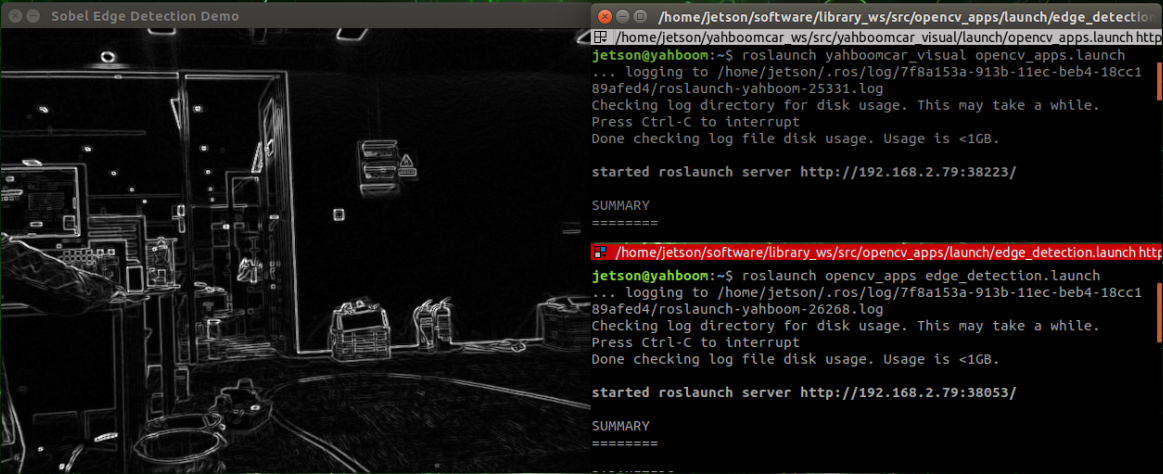

4.3.1、边缘检测算法

参数	类型	默认	解析
~use_camera_info	bool	true	订阅【camera_info】这个话题，获得默认坐标系ID，否则直接使用图像信息。
~debug_view	bool	false	是否创建窗口显示该节点图像
~edge_type	int	0	指定边缘检测方法：0：索贝尔算子，1：拉普拉斯算子，2：Canny边缘检测
~canny_threshold1	int	100	指定第二个canny阈值
~canny_threshold2	int	200	指定第一个canny阈值
~apertureSize	int	3	索贝尔算子的孔径大小。
~apply_blur_pre	bool	True	是否将blur()应用于输入图像
~postBlurSize	double	3.2	输入图像孔径大小
~apply_blur_post	bool	False	是否将GaussianBlur()应用于输入图像
~L2gradient	bool	False	canny的参数
~queue_size	int	3	队列大小

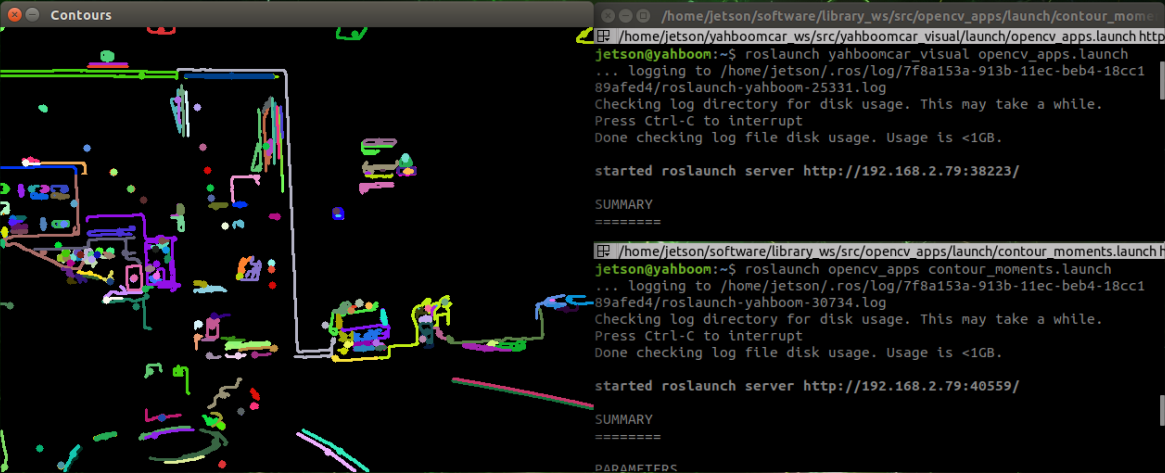

4.3.2、轮廓矩

参数	类型	默认	解析
~use_camera_info	bool	true	订阅【camera_info】这个话题，获得默认坐标系ID，否则直接使用图像信息。
~debug_view	bool	false	是否创建窗口显示该节点图像
~canny_low_threshold	int	0	Canny边缘检测低阈值
~queue_size	int	3	队列大小

4.3.3、人脸识别

此案例是通过即时收集人的图像自主训练，实时识别，步骤略有复杂。

参数	类型	默认	解析
~approximate_sync	bool	false	订阅【camera_info】这个话题，获得默认坐标系ID，否则直接使用图像信息。
~queue_size	int	100	订阅话题的队列大小
~model_method	string	"eigen"	人脸识别的方法： "eigen", "fisher" or "LBPH"
~use_saved_data	bool	true	从~data_dir路径下加载训练数据
~save_train_data	bool	true	将训练数据保存到~data_dir路径下，以便重新训练
~data_dir	string	"~/opencv_apps/face_data"	保存训练数据路径
~face_model_width	int	190	训练人脸图像的宽度
~face_model_height	int	90	训练人脸图像的高度
~face_padding	double	0.1	每个人脸的填充比
~model_num_components	int	0	人脸识别器模型的组件数量（0被视为无限制）
~model_threshold	double	8000.0	人脸识别模型阈值
~lbph_radius	int	1	半径参数（仅适用于LBPH方法）
~lbph_neighbors	int	8	邻域参数（仅适用于LBPH方法）
~lbph_grid_x	int	8	网格x参数（仅适用于LBPH方法）
~lbph_grid_y	int	8	网格y参数（仅适用于LBPH方法）
~queue_size	int	100	图像订阅者队列大小

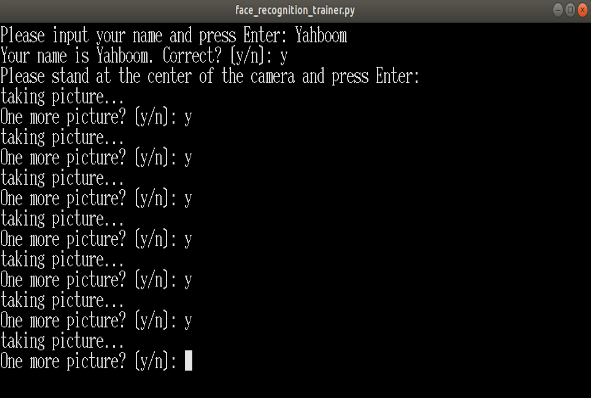

操作步骤：

1、首先在下图冒号后面，输入人物名字：Yahboom

2、确认名字：y

3、然后将人脸放在图像中央，点击确认。

4、循环增加一张照片：y，点击确认。

5、结束图片收集，输入：n，点击确认。

6、关闭这个launch文件，重启。

如果需要录入所认识别，依次循环1~5，直到所有识别人员录入完毕，再执行第六步。

第3步：要保证能够识别到人脸

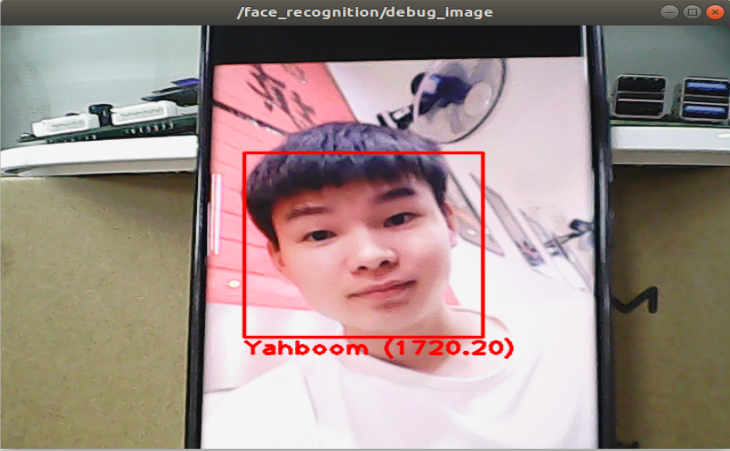

最终识别效果
