3、 ROS+Opencv基础

3、 ROS+Opencv基础3.1、概述3.2、单目相机/树莓派CSI相机3.2.1、启动单目相机/树莓派CSI相机3.2.2、启动彩色图像反转3.3、Jetson CSI相机3.3.1、启动Jetson CSI相机3.2.2、启动彩色图像反转

3.1、概述

Wiki：http://wiki.ros.org/cv_bridge/

教学：http://wiki.ros.org/cv_bridge/Tutorials

源码：https://github.com/ros-perception/vision_opencv.git

功能包位置：~/yahboomcar_ws/src/yahboomcar_visual

ROS在安装的过程中就已经集成了Opencv3.0以上的版本，所以安装配置几乎不需要过多考虑，ROS 以自己的sensor_msgs/Image消息格式传递图像，无法直接进行图像处理，但是提供的【CvBridge】可以完美转换和被转换图像数据格式。【CvBridge】是一个 ROS 库，相当于ROS和Opencv之间的桥梁。

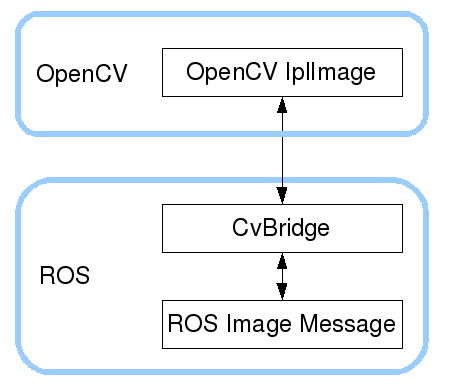

Opencv和ROS图像数据转换如下图所示：

虽然安装配置不需要过多考虑，但是使用环境还是需要配置的，主要是【package.xml】和【CMakeLists.txt】这两个文件。该功能包不仅仅是使用【CvBridge】，还需要【Opencv】和【PCL】，所以一起配置完毕。

package.xml

添加如下内容


xxxxxxxxxx
  <build_depend>sensor_msgs</build_depend>
  <build_export_depend>sensor_msgs</build_export_depend>
  <exec_depend>sensor_msgs</exec_depend>

  <build_depend>std_msgs</build_depend>
  <build_export_depend>std_msgs</build_export_depend>
  <exec_depend>std_msgs</exec_depend>
  <build_depend>cv_bridge</build_depend>
  <build_export_depend>cv_bridge</build_export_depend>
  <exec_depend>cv_bridge</exec_depend>
  <exec_depend>image_transport</exec_depend>

【cv_bridge】：图像转换依赖包。

CMakeLists.txt

该文件配置内容较多，具体内容请查看源文件。

3.2、单目相机/树莓派CSI相机

3.2.1、启动单目相机/树莓派CSI相机


xxxxxxxxxx
roslaunch usb_cam usb_cam-test.launch

查看话题


xxxxxxxxxx
rostopic list

可以看到话题很多，本节常用的就几个

话题名	数据类型
/usb_cam/image_raw	sensor_msgs/Image
/usb_cam/image_raw/compressedDepth	sensor_msgs/CompressedImage
/usb_cam/image_raw/compressed	sensor_msgs/CompressedImage

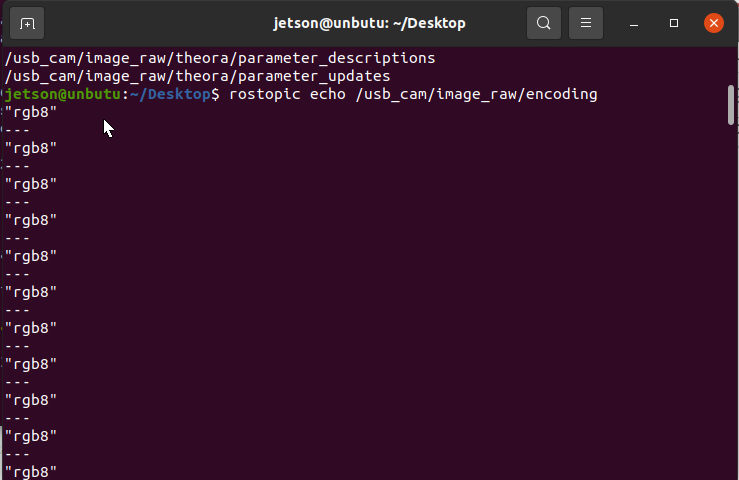

查看话题的编码格式：rostopic echo +【topic】+encoding，例如


xxxxxxxxxx
rostopic echo /usb_cam/image_raw/encoding

话题后面带有【compressed】或【compressedDepth】属于压缩过的话题，ROS在图像传输时，由于网络、主控运行速度、主控运行内存、视频流数据庞大等因素可能会导致数据丢包，获取不到话题。所以没办法，我只能订阅压缩过的话题。同时打开两个图像订阅不同话题测试，如果设备性能很好，网络也很好的话，看不出什么变化，否则，会发现图像压缩后的话题会流畅很多。

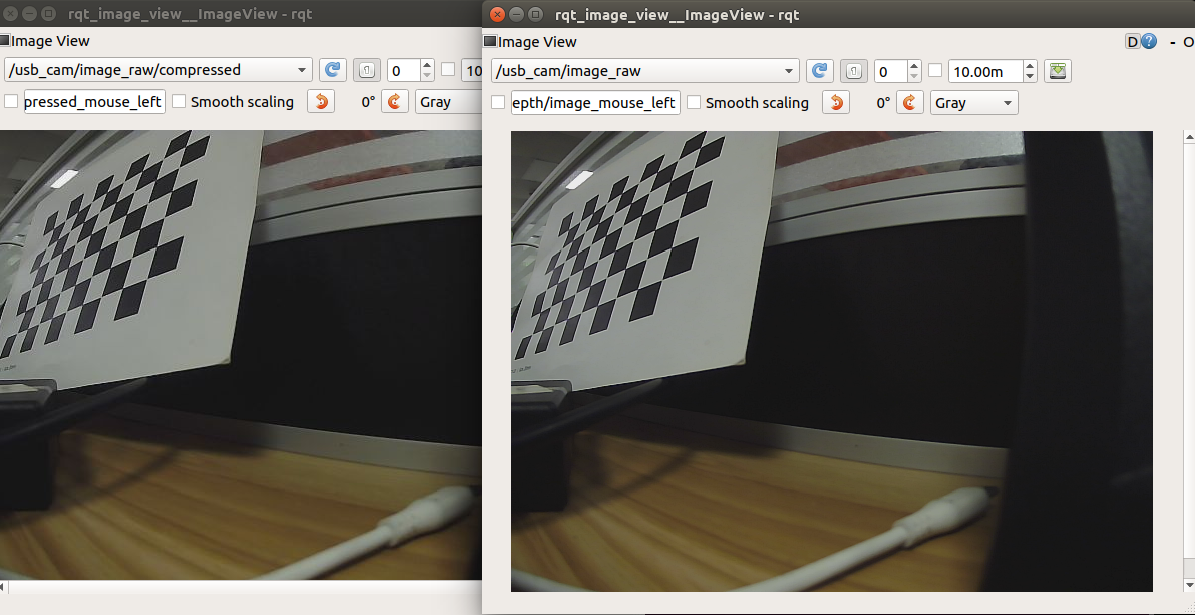

查看图片


xxxxxxxxxx
rqt_image_view

3.2.2、启动彩色图像反转


xxxxxxxxxx
roslaunch yahboomcar_visual usb_cam_flip.launch

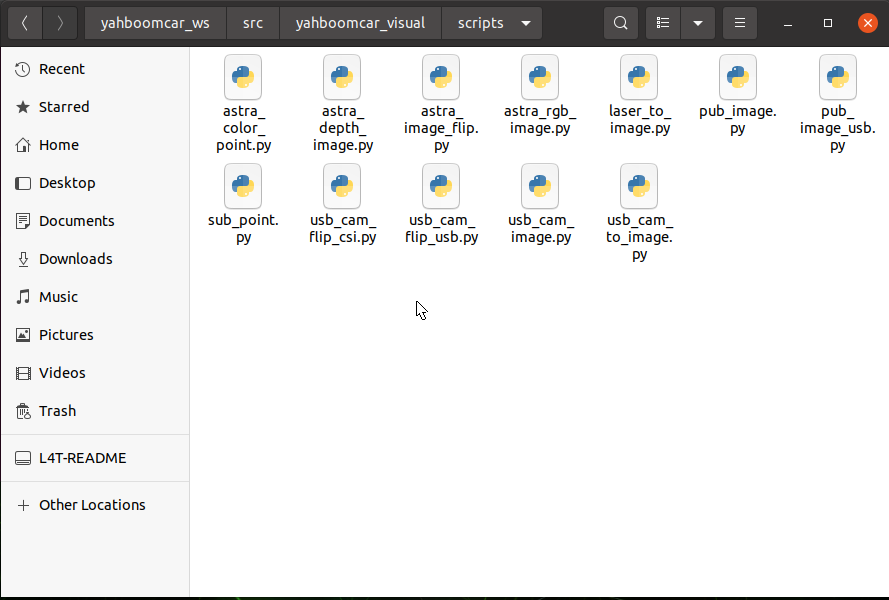

此时需要将usb_cam_flip_usb.py改成usb_cam_flip.py

图像查看


xxxxxxxxxx
rqt_image_view

py代码分析

这里创建了两个订阅者和两个发布者，一个处理一般图像数据，一个处理压缩图像数据。

1）创建订阅者

订阅的话题是【"/usb_cam/image_raw"】，数据类型【Image】，回调函数【topic()】。

订阅的话题是【"/usb_cam/image_raw/compressed"】，数据类型【CompressedImage】，回调函数【compressed_topic()】。

2）创建发布者

发布的话题是【"/usb_cam/image_flip"】，数据类型【Image】，队列大小【10】。

发布的话题是【"/usb_cam/image_flip/compressed"】，数据类型【CompressedImage】，队列大小【10】。


xxxxxxxxxx
sub_img = rospy.Subscriber("/usb_cam/image_raw", Image, topic)
pub_img = rospy.Publisher("/usb_cam/image_flip", Image, queue_size=10)
sub_comimg = rospy.Subscriber("/usb_cam/image_raw/compressed", CompressedImage, compressed_topic)
pub_comimg = rospy.Publisher("/usb_cam/image_flip/compressed", CompressedImage, queue_size=10)

3）回调函数


xxxxxxxxxx
# 正常图像传输处理
def topic(msg):
    if not isinstance(msg, Image):
        return
    bridge = CvBridge()
    frame = bridge.imgmsg_to_cv2(msg, "bgr8")
    # Opencv处理图像
    frame = cv.resize(frame, (640, 480))
    frame = cv.flip(frame, 1)
    # opencv mat ->  ros msg
    msg = bridge.cv2_to_imgmsg(frame, "bgr8")
    # 图像处理完毕，直接发布
    pub_img.publish(msg)

# 压缩图像传输处理
def compressed_topic(msg):
    if not isinstance(msg, CompressedImage): return
    bridge = CvBridge()
    frame = bridge.compressed_imgmsg_to_cv2(msg, "bgr8")
    # Opencv处理图像
    frame = cv.resize(frame, (640, 480))
    frame = cv.flip(frame, 1)
    # Create CompressedIamge
    msg = CompressedImage()
    msg.header.stamp = rospy.Time.now()
    # 图像数据转换
    msg.data = np.array(cv.imencode('.jpg', frame)[1]).tostring()
    # 图像处理完毕，直接发布
    pub_comimg.publish(msg)

3.3、Jetson CSI相机

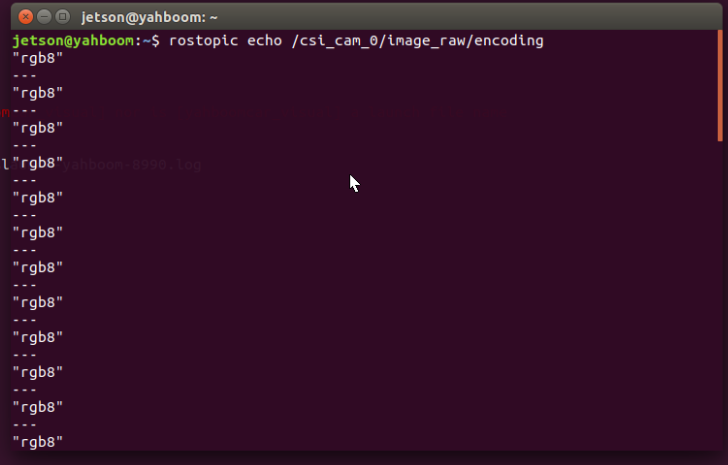

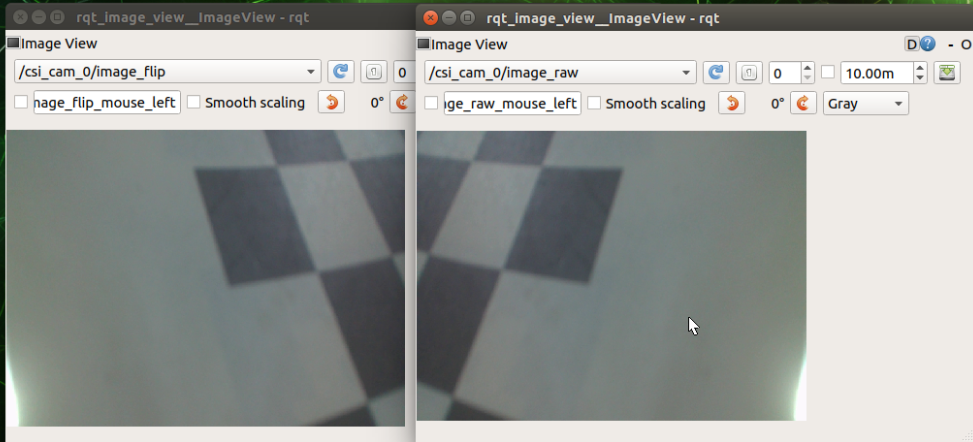

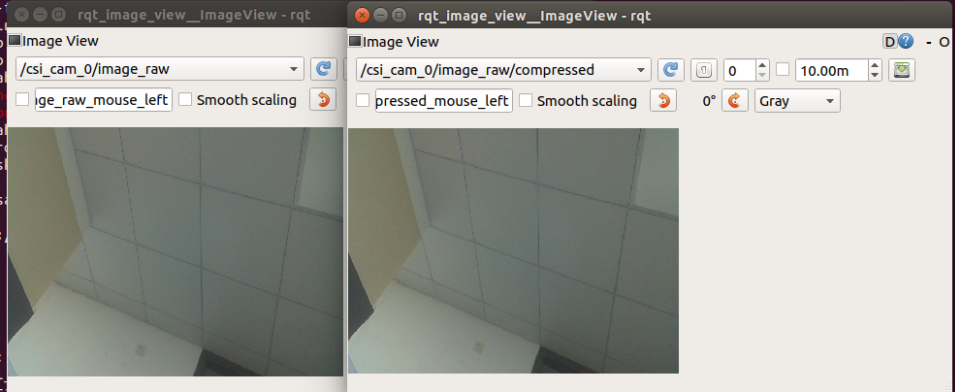

3.3.1、启动Jetson CSI相机


xxxxxxxxxx
roslaunch yahboomcar_visual yahboom_csi.launch
