2、AR二维码

2、AR二维码2.1、概述2.2、创建ARTag2.2.1、安装软件包2.2.2、创建AR二维码2.3、ARTag识别2.3.1、启动识别实例2.3.2、launch文件解析（以单目相机/树莓派CSI相机为例）2.3.3、ar_track_alvar节点2.3.4、查看节点图2.3.5、查看tf树2.3.6、查看输出信息

2.1、概述

wiki：http://wiki.ros.org/ar_track_alvar/

源码：https://github.com/ros-perception/ar_track_alvar.git

功能包位置：~/yahboomcar_ws/src/yahboomcar_visual

ARTag（AR标签，AR是“增强现实”的意思）是一种基准标记系统，可以理解为其他物体一种参照物，看起来类似二维码，但其编码系统和二维码还是有很大区别，多用在相机标定，机器人定位，增强现实（AR）等应用场合，其中一个很重要的作用就是识别物体与相机的位姿关系。物体上可以贴上ARTag，或者在平面上贴上ARTag标签，用来标定相机。摄像头识别到ARTag后，可以算出标签在相机坐标中的位置与姿态。

ar_track_alvar 有 4 个主要功能：

生成不同大小、分辨率和数据/ID 编码的 AR 标签。
识别和跟踪单个 AR 标签的姿势，可选择集成 kinect 深度数据（当 kinect 可用时）以获得更好的姿势估计。
识别和跟踪由多个标签组成的“束”的姿势。这允许更稳定的姿态估计、对遮挡的鲁棒性以及对多边对象的跟踪。
使用相机图像自动计算捆绑中标签之间的空间关系，这样用户就不必手动测量并在 XML 文件中输入标签位置来使用捆绑功能。

Alvar 比 ARToolkit 更新、更先进，ARToolkit 一直是其他几个 ROS AR 标签包的基础。Alvar 具有自适应阈值处理以处理各种光照条件、基于光流的跟踪以实现更稳定的姿态估计，以及改进的标签识别方法，该方法不会随着标签数量的增加而显着减慢。

2.2、创建ARTag

2.2.1、安装软件包

melodic:


sudo apt install ros-melodic-ar-track-alvar

noetic系统没有命令来安装ar-track-alvar，只能通过源码安装:


xxxxxxxxxx
sudo apt install python3-colcon-common-extensions


xxxxxxxxxx
# 在工作空间的src文件夹下
git clone https://github.com/machinekoder/ar_track_alvar.git -b noetic-devel
#然后重新编译工作空间
catkin build

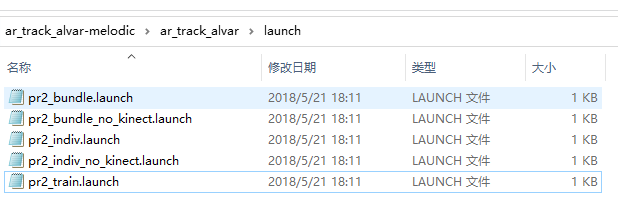

ar_track_alvar是一个开源的marker库，它提供了pr2+kinect的示例。该软件包的第一个用例是识别和跟踪（可能的）多个AR标签的姿势，每个AR标签都是单独考虑的。

2.2.2、创建AR二维码

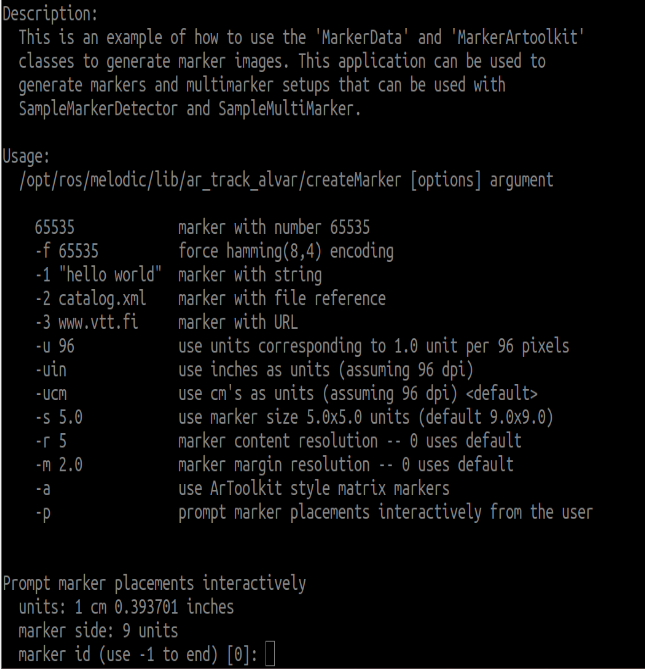

连续生成多个标签在一张图片上


xxxxxxxxxx
rosrun ar_track_alvar createMarker

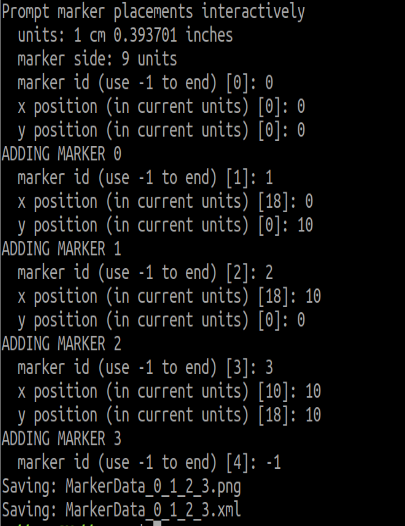

可以在这里输入【ID】和位置信息，输入【-1】结束。可生成一个或多个，布局自己设计。

生成单个数字

命令+参数直接生成数字图片；例如


xxxxxxxxxx
rosrun ar_track_alvar createMarker 11
rosrun ar_track_alvar createMarker -s 5 33

11：数字是11的二维码。 -s：指定图像大小。 5：5x5的图片。33：数字是33的二维码。

2.3、ARTag识别

注意：启动摄像头时，需要加载相机标定文件，否则无法识别。

2.3.1、启动识别实例


xxxxxxxxxx
roslaunch yahboomcar_visual ar_track.launch open_rviz:=true

open_rviz参数默认打开就好。
如果是单目相机或者树莓派CSI相机则需要将 ar_track_usb.launch 修改成 ar_track.launch
如果是Jetson CSI相机，则需要将ar_track_csi.launch 修改成 ar_track.launch

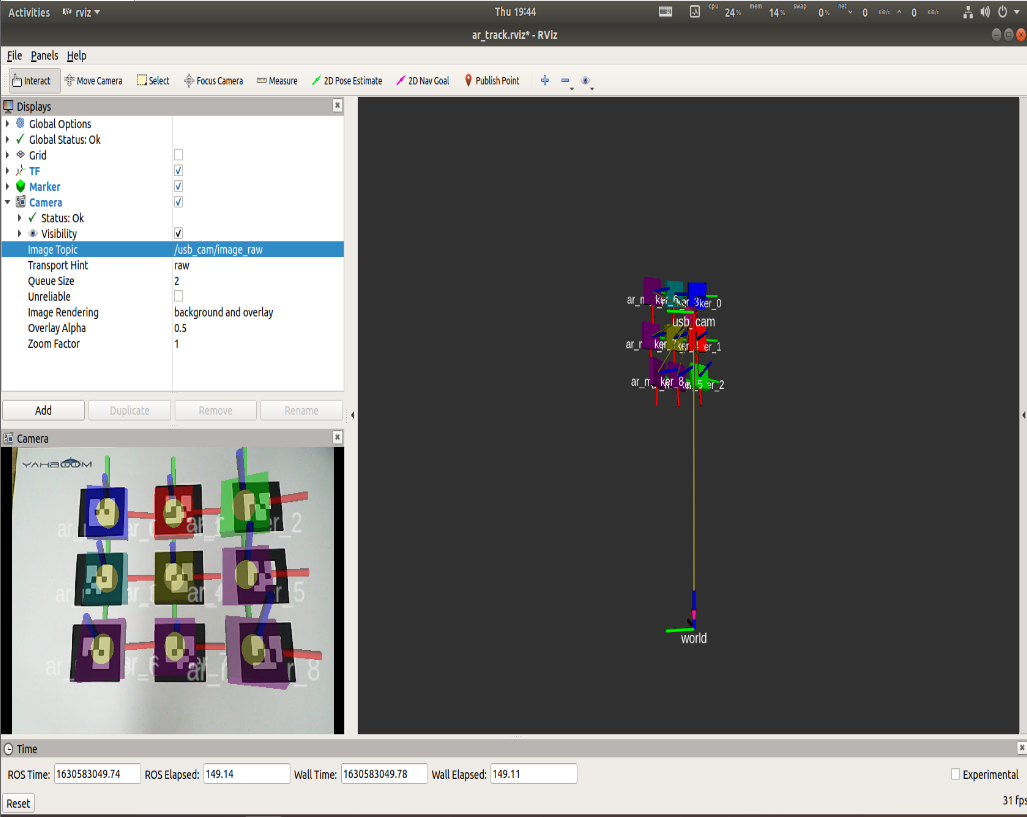

在rviz中，需要设置对应的相机话题名。

Image_Topic：如果是单目相机或者树莓派相机，则需要勾选【/usb_cam/image_raw】如果是Jetson CSI相机，则需要勾选【/csi_cam_0/image_raw】。
Marker：rviz的显示组件，不同的方块显示AR二维码所在位置。
TF：rviz的显示组件，用来显示AR二维码的坐标系。
Camera：rviz的显示组件，显示相机画面。
world：世界坐标系。
usb_cam：相机坐标系。

2.3.2、launch文件解析（以单目相机/树莓派CSI相机为例）


xxxxxxxxxx
<launch>
    <!-- 设置camDevice参数，默认是USBCam -->
    <arg name="open_rviz" default="true"/>
    <arg name="marker_size" default="5.0"/>
    <arg name="max_new_marker_error" default="0.08"/>
    <arg name="max_track_error" default="0.2"/>
    <!-- 设置相机图像话题、相机内参话题、相机frame -->
    <arg name="cam_image_topic" default="/usb_cam/image_raw"/>
    <arg name="cam_info_topic" default="/usb_cam/camera_info"/>
    <arg name="output_frame" default="/usb_cam"/>
    <!-- 启动相机节点 -->
    <include file="$(find usb_cam)/launch/usb_cam-test.launch"/>
    <!-- 设置相机坐标系和世界坐标系对应关系 -->
    <node pkg="tf" type="static_transform_publisher" name="world_to_cam" args="0 0 0.5 0 1.57 0 world usb_cam 10"/>
    <!-- 启动 AR识别节点 -->
    <node name="ar_track_alvar" pkg="ar_track_alvar" type="individualMarkersNoKinect" respawn="false" output="screen">
        <param name="marker_size" type="double" value="$(arg marker_size)"/>
        <param name="max_new_marker_error" type="double" value="$(arg max_new_marker_error)"/>
        <param name="max_track_error" type="double" value="$(arg max_track_error)"/>
        <param name="output_frame" type="string" value="$(arg output_frame)"/>
        <remap from="camera_image" to="$(arg cam_image_topic)"/>
        <remap from="camera_info" to="$(arg cam_info_topic)"/>
    </node>
    <!-- 启动 rviz -->
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find yahboomcar_visual)/rviz/ar_track.rviz" if="$(arg open_rviz)"/>
</launch>

节点参数：

marker_size (double) ：黑色方形标记边框一侧的宽度（以厘米为单位）。
max_new_marker_error (double)：在不确定条件下确定何时可以检测到新标记的阈值。
max_track_error (double) ：一个阈值，用于确定在标记消失之前可以观察到多少跟踪错误。
camera_image (string) ：提供用于检测AR标签的图像话题名。这可以是单色的，也可以是彩色的，但应该是未经校正的图像，因为校正是在这个包中进行的。
camera_info (string) ：提供摄像机校准参数以便校正图像的主题名称。
output_frame (string) ：发布AR标签在相机坐标系下的坐标位置。

2.3.3、ar_track_alvar节点

Subscribed topic

话题名	数据类型
/camera_info	(sensor_msgs/CameraInfo)
/image_raw	(sensor_msgs/Image)

Published Topics

话题名	数据类型
/visualization_marker	(visualization_msgs/Marker)
/ar_pose_marker	(ar_track_alvar/AlvarMarkers)

Provided tf Transforms

单个二维码：相机坐标系 → AR标签坐标系

多个二维码：提供从相机坐标系到每个AR标签坐标系（命名为ar_marker_x）的变换，其中x是标记的ID号。

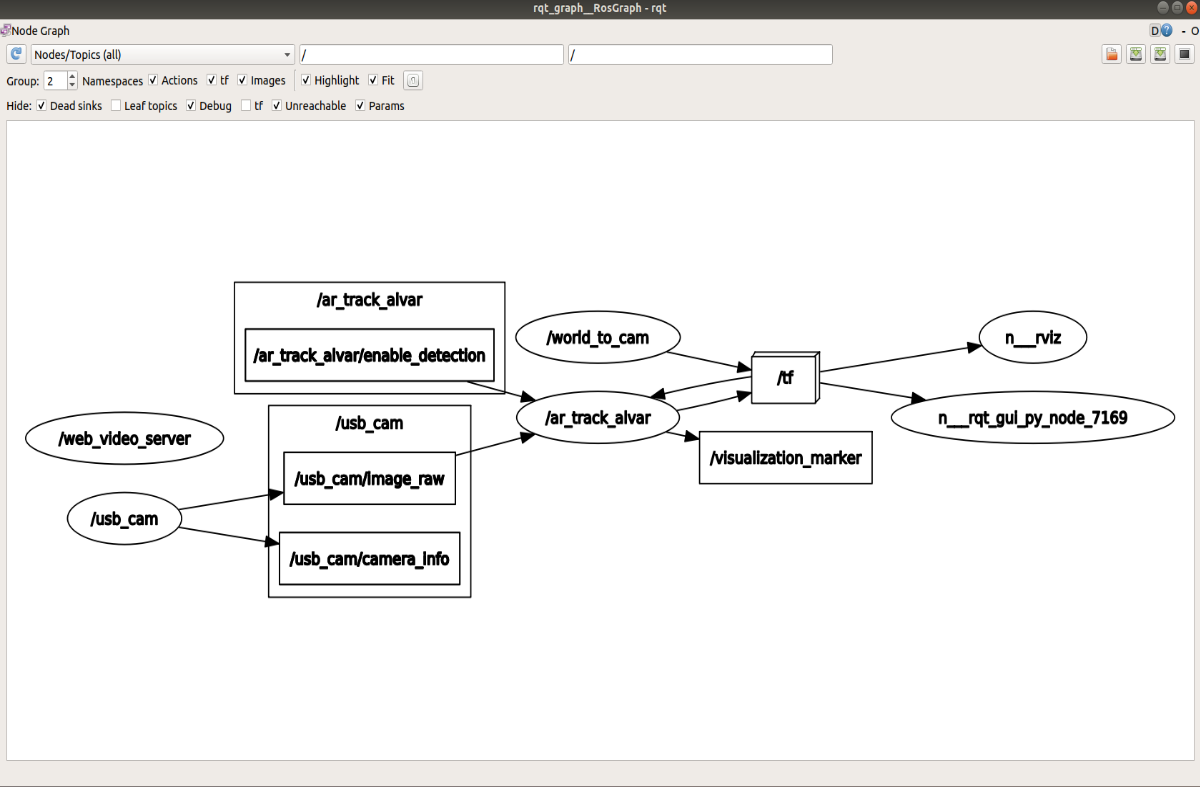

2.3.4、查看节点图


xxxxxxxxxx
rqt_graph

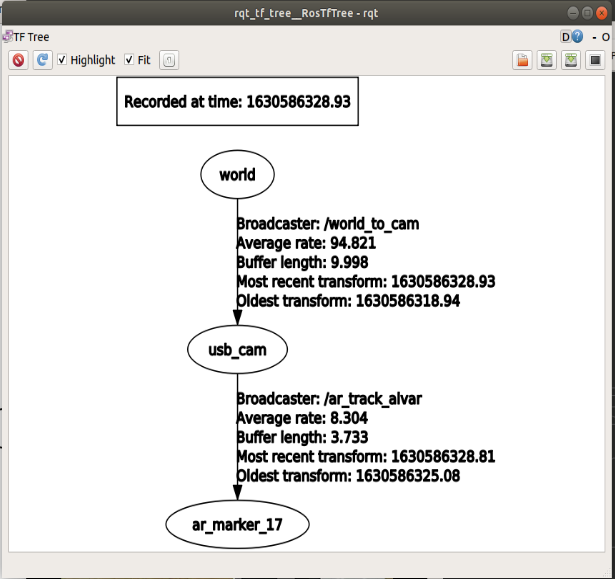

2.3.5、查看tf树


xxxxxxxxxx
rosrun rqt_tf_tree rqt_tf_tree

通过rviz，我们可以很直观的看到二维码和相机的相对位置。相机和世界坐标系是自己设定的。

2.3.6、查看输出信息


xxxxxxxxxx
rostopic echo /ar_pose_marker

显示如下：


xxxxxxxxxx
    header:
      seq: 0
      stamp:
        secs: 1630584915
        nsecs: 196221070
      frame_id: "/usb_cam"
    id: 3
    confidence: 0
    pose:
      header:
        seq: 0
        stamp:
          secs: 0
          nsecs:         0
        frame_id: ''
      pose:
        position:
          x: 0.0249847882514
          y: 0.0290736736336
          z: 0.218054183012
        orientation:
          x: 0.682039034537
          y: 0.681265739969
          z: -0.156112715404
          w: 0.215240718735

frame_id：相机的坐标系名称
id：识别的数字是3
pose：二维码的位姿
position：二维码坐标系相对相机坐标系的位置
orientation：二维码坐标系相对相机坐标系的姿态
