1、AR视觉

1、AR视觉1.1、概述1.2、使用方法1.3、源码解析1.3.1、算法原理1.3.2、核心代码

功能包：~/yahboomcar_ws/src/yahboomcar_visual

本节效果可在安装了我们相对应镜像的主板上演示。

1.1、概述

增强现实(Augmented Reality)，简称“AR”，技术是一种将虚拟信息与真实世界巧妙融合的技术，广泛运用了多媒体、三维建模、实时跟踪及注册、智能交互、传感等多种技术手段，将计算机生成的文字、图像、三维模型、音乐、视频等虚拟信息模拟仿真后，应用到真实世界中，两种信息互为补充，从而实现对真实世界的“增强”。

AR系统具有三个突出的特点：①真实世界和虚拟世界的信息集成；②具有实时交互性；③是在三维尺度空间中增添定位虚拟物体。

增强现实技术包含了多媒体、三维建模、实时视频显示及控制、多传感器融合、实时跟踪及注册、场景融合等新技术与新手段。

1.2、使用方法

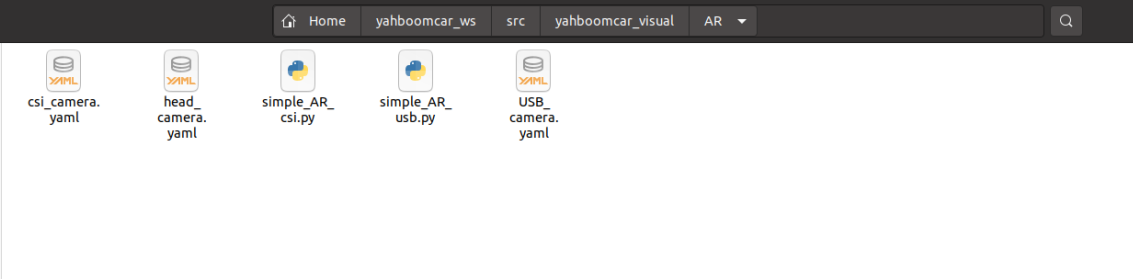

在使用AR案例时，必须得有相机的内参，不然无法运行。内参文件与代码同目录（功能包的AR文件夹下）；不同相机对应不同内参。

（我们对应主板镜像里已存放好标定的相机内参文件，无需二次标定）

启动单目相机/树莓派 CSI相机


xxxxxxxxxx
roslaunch usb_cam usb_cam-test.launch

启动Jetson CSI相机


xxxxxxxxxx
roslaunch yahboomcar_visual yahboom_csi.launch

启动标定节点 (单目相机/树莓派 CSI相机)


xxxxxxxxxx
rosrun camera_calibration cameracalibrator.py image:=/usb_cam/image_raw camera:=/usb_cam --size 9x6 --square 0.02

启动标定节点 (jetson CSI相机)


xxxxxxxxxx
rosrun camera_calibration cameracalibrator.py image:=/csi_cam_0/image_raw camera:=/csi_cam_0 --size 9x6 --square 0.02

标定完后，将【calibrationdata.tar.gz】文件移动到【home】目录下。


xxxxxxxxxx
sudo mv /tmp/calibrationdata.tar.gz ~

解压后，将该文件夹里面的【ost.yaml】打开，找到相机内参矩阵和畸变系数修改到【USB_camera.yaml】或者【csi_camera.yaml】文件对应的位置，只需修改两处【data】的内容即可。例如：以下内容。


xxxxxxxxxx
camera_matrix: !!opencv-matrix
  rows: 3
  cols: 3
  dt: d
  data: [615.50506,   0.     , 365.84388,
           0.     , 623.69024, 238.778  ,
           0.     ,   0.     ,   1.     ]
distortion_model: plumb_bob
distortion_coefficients: !!opencv-matrix
  rows: 1
  cols: 5
  dt: d
  data: [0.166417, -0.160106, -0.008776, 0.025459, 0.000000]

一共12种效果。


xxxxxxxxxx
["Triangle", "Rectangle", "Parallelogram","WindMill","TableTennisTable", "Ball", "Arrow", "Knife", "Desk",
"Bench", "Stickman", "ParallelBars"]

启动命令


xxxxxxxxxx
roslaunch yahboomcar_visual simple_AR.launch display:=true flip:=false

display参数：True；本地显示图像窗口；Fasle，则不显示。
flip参数：是否水平切换画面，默认即可。
如果是单目相机则需要将simple_AR_usb.py修改成simple_AR.py; 如果是CSI相机，则需要将simple_AR_csi.py修改成simple_AR.py

根据需求设置参数，也可直接修改launch文件，启动时便无需附带参数。不开启画面时，可使用网络监控方式查看


xxxxxxxxxx
开启设备的IP:8080

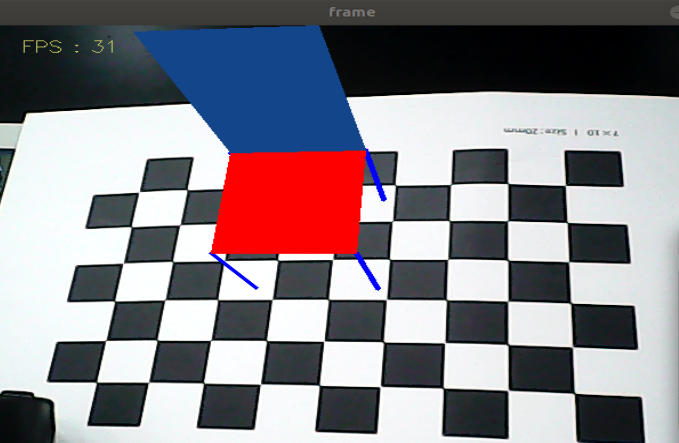

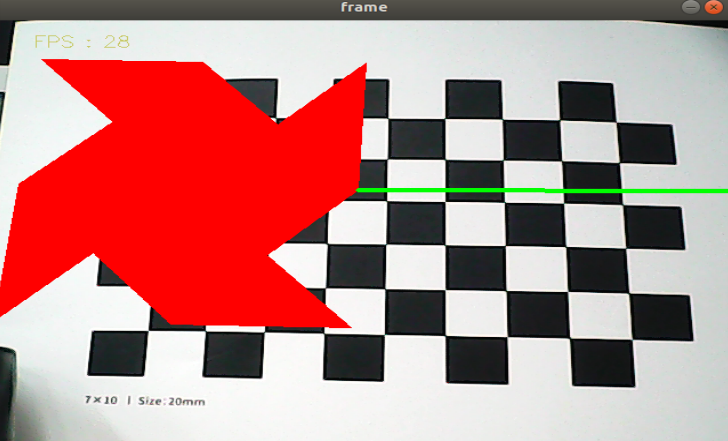

1）在显示画面的情况下（即display为true），【q】键退出，【f】键切换不同效果，也可以使用命令行切换。

使用【f】或【F】键切换不同效果。

2）在不显示画面的情况下（即display为false），只能通过命令行切换效果

1.3、源码解析

1.3.1、算法原理

使用RANSAC方案从3D-2D点对应中查找对象姿势。

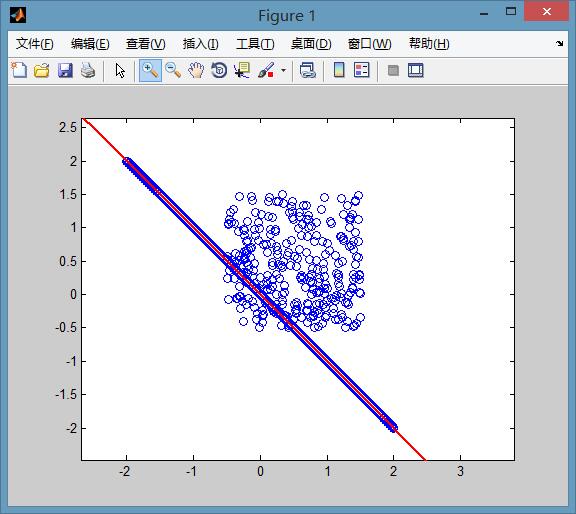

RanSaC算法（随机采样一致）原本是用于数据处理的一种经典算法，其作用是在大量噪声情况下，提取物体中特定的成分。下图是对RanSaC算法效果的说明。图中有一些点显然是满足某条直线的，另外有一团点是纯噪声。目的是在大量噪声的情况下找到直线方程，此时噪声数据量是直线的3倍。

如果用最小二乘法是无法得到这样的效果的，直线大约会在图中直线偏上一点。

RANSAC的基本假设是：（1）数据由“局内点”组成，例如：数据的分布可以用一些模型参数来解释；（2）“局外点”是不能适应该模型的数据；（3）除此之外的数据属于噪声。局外点产生的原因有：噪声的极值；错误的测量方法；对数据的错误假设。 RANSAC也做了以下假设：给定一组（通常很小的）局内点，存在一个可以估计模型参数的过程；而该模型能够解释或者适用于局内点。

1.3.2、核心代码

设计流程：

launch文件


xxxxxxxxxx
<launch>
    <arg name="flip" default="False"/>
    <arg name="display" default="False"/>
    <node name="simple_AR" pkg="yahboomcar_visual" type="simple_AR.py" output="screen" args="$(arg display)">
        <param name="flip" type="bool" value="$(arg flip)"/>
        <remap from="/simpleAR/camera" to="/simpleAR/camera"/>
    </node>
    <!-- web_video_server -->
    <node pkg="web_video_server" type="web_video_server" name="web_video_server" output="screen"/>
</launch>

python主函数


xxxxxxxxxx
    def process(self, img):
        if self.flip == 'True': img = cv.flip(img, 1)
        gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)
        # 查找每个图片的角点
        retval, corners = cv.findChessboardCorners(
            gray, self.patternSize, None,
            flags=cv.CALIB_CB_ADAPTIVE_THRESH + cv.CALIB_CB_NORMALIZE_IMAGE + cv.CALIB_CB_FAST_CHECK)
        # 查找角点亚像素
        if retval:
            corners = cv.cornerSubPix(
                gray, corners, (11, 11), (-1, -1),
                (cv.TERM_CRITERIA_EPS + cv.TERM_CRITERIA_MAX_ITER, 30, 0.001))
            # 计算对象姿态solvePnPRansac
            retval, rvec, tvec, inliers = cv.solvePnPRansac(
                self.objectPoints, corners, self.cameraMatrix, self.distCoeffs)
            # 输出图像点和雅可比矩阵
            image_Points, jacobian = cv.projectPoints(
                self.__axis, rvec, tvec, self.cameraMatrix, self.distCoeffs, )
            # 绘制图像
            img = self.draw(img, corners, image_Points)
        return img

关键函数

https://docs.opencv.org/3.0-alpha/modules/calib3d/doc/camera_calibration_and_3d_reconstruction.html

findChessboardCorners()


xxxxxxxxxx
def findChessboardCorners(image, patternSize, corners=None, flags=None):
    '''
    查找图片角点
    :param image: 输入原始的棋盘板图像。该图像必须是一张8位的灰度图或色彩图。
    :param patternSize: (w,h)，棋盘上每一排和每一列的内角数。w=棋盘板一行上黑白块的数量-1，h=棋盘板一列上黑白块的数量-1。
    例如：10x6的棋盘板，则(w,h)=(9,5)
    :param corners: array，检测到的角点的输出数组。
    :param flags: int,不同的操作标记，能够为0或者下述值的组合：
    CALIB_CB_ADAPTIVE_THRESH 使用自适应阈值法把图像转换为黑白图，而不是使用一个固定的阈值。
    CALIB_CB_NORMALIZE_IMAGE 在利用固定阈值或自适应阈值法二值化图像之前，利用直方图均衡化图像。
    CALIB_CB_FILTER_QUADS 使用额外的标准(如轮廓面积，周长，正方形形状)来过滤掉在轮廓检索阶段提取的假四边形。
    CALIB_CB_FAST_CHECK 对图像运行一个快速检查机制以查找棋盘板的角点，如果没有找到角点则返回一个快捷提醒。
    当没有观察到棋盘时，可以极大地加快在退化条件下的调用。
    :return: retval, corners
    '''
    pass

cornerSubPix()

我们需要使用cornerSubPix()对检测到的角点作进一步的优化计算，可使角点的精度达到亚像素级别。


xxxxxxxxxx
def cornerSubPix(image, corners, winSize, zeroZone, criteria):
    '''
    亚像素角点检测函数
    :param image: 输入图像
    :param corners: 像素角点（既作为输入也作为输出）
    :param winSize: 区域大小为 NXN; N=(winSize*2+1)
    :param zeroZone: 类似于winSize，但是总具有较小的范围，Size(-1,-1)表示忽略
    :param criteria: 停止优化的标准
    :return: 亚像素角点
    '''
    pass

solvePnPRansac()


xxxxxxxxxx
def solvePnPRansac(objectPoints, imagePoints, cameraMatrix, distCoeffs,
                   rvec=None, tvec=None, useExtrinsicGuess=None, iterationsCount=None,
                   reprojectionError=None, confidence=None, inliers=None, flags=None):
    '''
    计算对象姿态
    :param objectPoints:  对象点列表
    :param imagePoints:   角点列表
    :param cameraMatrix:  相机矩阵
    :param distCoeffs:    畸变系数
    :param rvec:
    :param tvec:
    :param useExtrinsicGuess:
    :param iterationsCount:
    :param reprojectionError:
    :param confidence:
    :param inliers:
    :param flags:
    :return: retval, rvec, tvec, inliers
    '''
    pass

使用RANSAC方案从3D-2D点对应关系中查找对象姿态。该函数在给定一组对象点、它们对应的图像投影以及相机矩阵和失真系数的情况下，估计对象姿势。此函数找到一个使重新投影误差最小的姿势，即重新观察误差，即观察到的像素点投影imagePoints与物体投影（projectPoints（））objectPoints之间的平方距离之和。 RANSAC的使用可以避免异常值对结果的影响。

projectPoints()


def projectPoints(objectPoints, rvec, tvec, cameraMatrix, distCoeffs, imagePoints=None, jacobian=None, aspectRatio=None):
    '''
    输出图像点和雅可比矩阵
    :param objectPoints:
    :param rvec:   旋转向量
    :param tvec:   平移向量
    :param cameraMatrix:  摄影机矩阵
    :param distCoeffs:    失真系数
    :param imagePoints:
    :param jacobian:
    :param aspectRatio:
    :return: imagePoints, jacobian
    '''
    pass
