microbit_k210物体检测

1.k210和microbit通信

1.1 实验前提

本教程使用的是microbitV2.0,k210要运行K210-AI（microbit）里面的程序才能开始实验 microbit *1 鄂鱼夹 *3 若干杜邦线 k210视角模块 1(要有sd卡（里面有带AI的模型）、摄像头) usb转ttl模块1 导入k210AI库：https://github.com/YahboomTechnology/K210-Module

1.2 实验接线

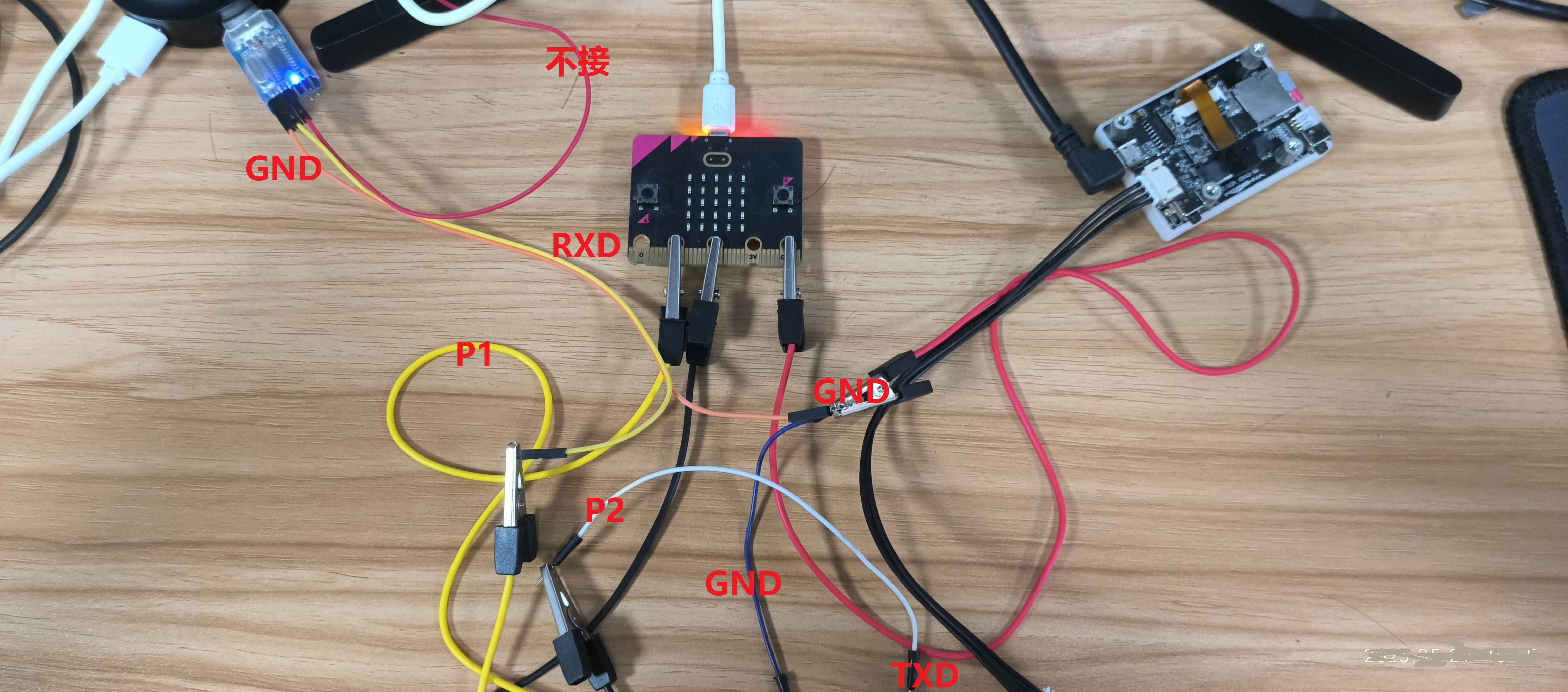

接线如图所示：

1.3主要代码分析

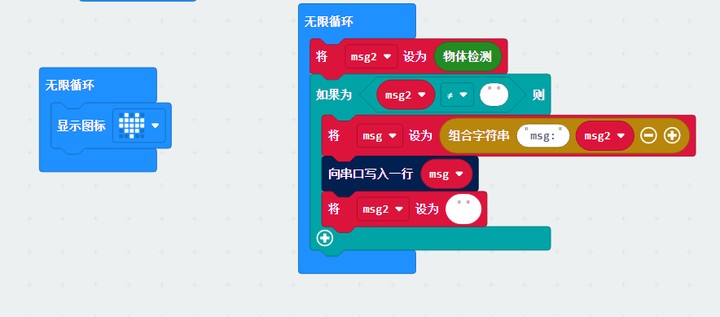

由代码可得，简单配置一下串口并调用相关的串口、k210的积木块进行数据获取

• msg：是物体检测出来的结果 数字的含义代表如下： 0.飞机、1.自行车、2.鸟、3.船、4.瓶子、5.公交车、6.小汽车、7.猫、8.椅子、9.奶牛、10.餐桌、11.狗、12.马、13.摩托车、14.人、15.盆栽、16.绵羊、17.沙发、18.火车、19.显示器

1.4实验现象

1. 连接好线后，k210视角模块可以脱机运行 k210脱机运行方法

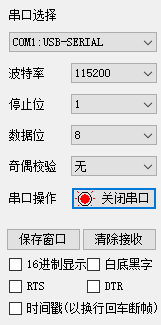

2. 串口助手设置成如图的界面
3. 把本教程的hex程序下载进microbit里面

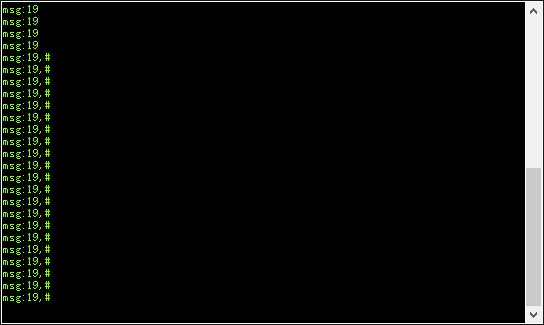

4. 开始识别后，就能看到串口助手打印出东西和microbit的屏幕也会滚动显示接收到的信息，下图的实验结果是物体检测的现象

本实验把物体检测的结果显示出来

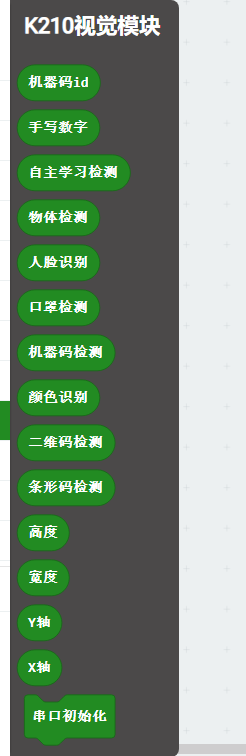

1.5 microbit调用积木块解析k210的结果各个方块作用
